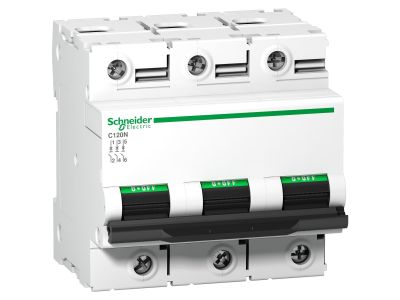

Wyłącznik nadprądowy C 120N CH.D 80A 3P Acti 9 | A9N18387 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric serii Acti 9, model C 120N CH.D o symbolu A9N18387, to trzybiegunowe urządzenie zabezpieczające o prądzie znamionowym 80 A i charakterystyce wyzwalania C. Przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć, zapewnia bezpieczną pracę instalacji w warunkach podwyższonego obciążenia. Kompaktowa konstrukcja umożliwia łatwy montaż w rozdzielnicach na szynie DIN.

• Prąd znamionowy 80 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i uszkodzenia odbiorników.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – idealna do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory).
• 3 bieguny (3P): Kompletna ochrona w instalacjach trójfazowych – jednoczesne odłączenie wszystkich faz w przypadku awarii.
• Seria Acti 9: Sprawdzona niezawodność i pełna kompatybilność z osprzętem modułowym Schneider Electric (rozdzielnice, listwy, akcesoria).
• Trwałość mechaniczna i elektryczna: Gwarancja długotrwałej eksploatacji bez konieczności częstej wymiany – dostosowana do wymagań profesjonalnych instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych objętych dyrektywami niskonapięciowymi. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa w Unii Europejskiej. Do montażu i użytkowania należy stosować się do wytycznych producenta.

Zastosowanie

Wyłącznik nadprądowy Acti 9 A9N18387 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych, przemysłowych oraz w instalacjach infrastrukturalnych. Dzięki charakterystyce C i prądzie 80 A sprawdza się w obwodach zasilających urządzenia o podwyższonym poborze energii.

• Ochrona linii zasilających silniki elektryczne, sprężarki, pompy – zabezpieczenie przed przeciążeniem i zwarciem w rozruchu.
• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników w halami produkcyjnymi oraz magazynach.
• Stosowanie w instalacjach trójfazowych jako główne zabezpieczenie przed licznikiem lub w rozdzielnicach warsztatowych.
• Element systemów automatyki budynkowej – ochrona szaf sterowniczych i zasilania urządzeń technicznych.

Wskazówki Montażowe

Montaż i serwis wyłącznika może wykonywać wyłącznie osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zatrzaskiwania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z normą instalacyjną do prądu znamionowego 80 A. Dokręcanie zacisków śrubowych wykonać momentem podanym w dokumentacji producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy wyłącznik nadprądowy A9N18387 nadaje się do ochrony silników? Tak, charakterystyka C sprawdza się w obwodach, w których występują chwilowe skoki prądu – np. przy rozruchu silników elektrycznych.
• Jaki jest stopień ochrony obudowy rozdzielnicy dla tego wyłącznika? Sam wyłącznik nie posiada określonego IP – montowany jest wewnątrz rozdzielnicy, której stopień ochrony (np. IP40 lub wyższy) należy dobrać do warunków środowiskowych.
• Czy wyłącznik ma sygnalizację zadziałania (wskaźnik stanu)? Standardowo wyłączniki nadprądowe Acti 9 posiadają mechaniczny wskaźnik pozycji (I/O) na obudowie – należy sprawdzić w karcie katalogowej producenta dla konkretnego modelu.
