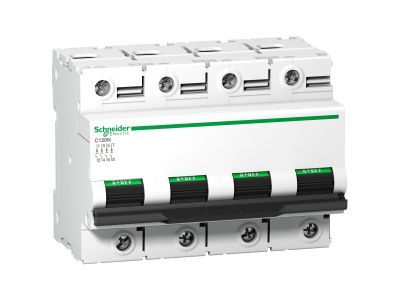

Wyłącznik nadprądowy C 120N-C80-4 C 80A 4P Acti 9 | A9N18372 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu A9N18372 z serii Acti 9 to czterobiegunowe urządzenie modułowe o prądzie znamionowym 80 A i charakterystyce C. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć, zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu. Dzięki czterem biegunom (4P) nadaje się do instalacji trójfazowych z przewodem neutralnym, co czyni go uniwersalnym rozwiązaniem w budownictwie mieszkaniowym i komercyjnym.

• Charakterystyka C: Zapewnia skuteczną ochronę w obwodach o charakterze rezystancyjnym i przy umiarkowanych prądach rozruchowych silników, gwarantując selektywność i szybkie wyłączanie zwarć.
• Prąd znamionowy 80 A: Umożliwia zabezpieczenie linii o dużym zapotrzebowaniu mocy, np. w rozdzielnicach głównych budynków wielorodzinnych lub biurowych.
• 4 bieguny (4P): Chroni wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w instalacjach trójfazowych z obciążeniami asymetrycznymi.
• Seria Acti 9: Nowoczesna rodzina aparatury modułowej cechująca się niezawodnością i łatwością montażu w standardowych rozdzielnicach na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Gwarantuje bezpieczeństwo użytkowania pod warunkiem montażu i eksploatacji zgodnej z instrukcją producenta.

Zastosowanie

Wyłącznik nadprądowy stosuje się do ochrony przewodów elektrycznych w instalacjach odbiorczych i rozdzielczych. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych oraz lokalach użytkowych.
• Zabezpieczenie linii zasilających urządzenia komercyjne o dużym poborze mocy, np. klimatyzatory, piece elektryczne czy pompy.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako podstawowe zabezpieczenie przed przeciążeniem i zwarciem.
• Montaż w systemach automatyki budynkowej, gdzie wymagane jest niezawodne odcięcie zasilania w stanach awaryjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 80 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed włączeniem napięcia upewnij się, że wszystkie połączenia są prawidłowo wykonane.

FAQ

• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje w danych technicznych konkretnego stopnia ochrony. Zazwyczaj aparatura modułowa montowana wewnątrz rozdzielnicy osiąga IP20. Dla dokładnych informacji sprawdź kartę katalogową produktu.
• Czy wyłącznik posiada sygnalizację zadziałania? Standardowo wyłączniki nadprądowe serii Acti 9 wyposażone są w mechaniczny wskaźnik stanu (zadziałanie wskazywane jest czerwoną kropką na obudowie). Nie dotyczy to jednak zdalnej sygnalizacji – ta opcja nie jest przewidziana.
• Ile modułów (biegunów) zajmuje ten wyłącznik? Szerokość modułu nie została podana w dostępnej specyfikacji. Zalecamy sprawdzenie wymiarów w dokumentacji technicznej producenta przed planowaniem rozdzielnicy.
