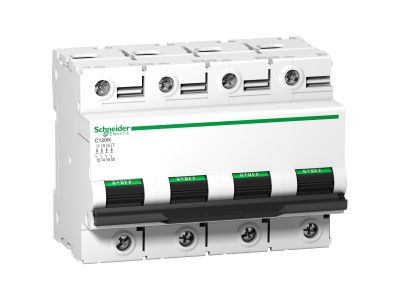

Wyłącznik nadprądowy C 120N-C100-4 C 100A 4P Acti 9 | A9N18374 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 o symbolu A9N18374 (model C120N-C100-4) to 4-biegunowe urządzenie ochronne przeznaczone do instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Prąd znamionowy 100 A oraz charakterystyka wyzwalania C zapewniają skuteczną ochronę kabli i przewodów przed skutkami przeciążeń i zwarć. Szerokość modułu 4 x 18 mm (4 moduły) umożliwia łatwy montaż w standardowych rozdzielnicach.

• Prąd znamionowy 100 A: Bezpieczna praca w obwodach o dużym obciążeniu – zabezpiecza przewody przed przegrzaniem w warunkach przeciążenia.
• Charakterystyka wyzwalania C: Wyłącznik reaguje na prądy zwarciowe o wartości 5–10-krotności prądu znamionowego – idealny do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• 4 bieguny (4P): Ochrona wszystkich przewodów fazowych w instalacji trójfazowej, zapewniająca kompleksowe zabezpieczenie w układach TN, TT i IT.
• Konstrukcja modułowa (4 x 18 mm): Łatwy montaż na szynie TH35 (DIN) w rozdzielnicach – oszczędność miejsca i szybka instalacja.
• Certyfikat CE i zgodność z europejskimi normami: Gwarancja bezpieczeństwa użytkowania oraz spełnienie wymogów prawnych dla instalacji elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyłączników nadprądowych, posiada oznaczenie CE. Jego parametry potwierdzają przydatność do stosowania w instalacjach budynkowych zgodnie z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy C120N-C100-4 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach mieszkaniowych, komercyjnych oraz lekkim przemyśle. Chroni obwody odbiorcze oraz linie zasilające przed skutkami zwarć i przeciążeń.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia o charakterze rezystancyjno-indukcyjnym (np. silniki, pompy, sprężarki) w charakterystyce C.
• Stosowanie w rozdzielnicach głównych budynków wielorodzinnych i komercyjnych jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Ochrona linii kablowych w instalacjach tymczasowych (np. place budowy) przy zachowaniu odpowiednich warunków montażu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz sposób przygotowania przewodów – według dokumentacji producenta dołączonej do wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, co oznacza wyzwalanie przy prądach zwarciowych w zakresie 5–10 krotności prądu znamionowego (500–1000 A dla wersji 100 A). Jest to rozwiązanie uniwersalne do obwodów z silnikami i transformatorami.
• Czy wyłącznik nadaje się do ochrony przed porażeniem? Wyłącznik nadprądowy chroni przed skutkami zwarć i przeciążeń – nie zastępuje wyłącznika różnicowoprądowego (RCD). Do ochrony przeciwporażeniowej należy stosować dodatkowo wyłącznik różnicowoprądowy.
• Jaki stopień ochrony ma to urządzenie? Aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada standardowo stopień ochrony IP20 od strony czołowej (po zamontowaniu w rozdzielnicy stopień ochrony całej konstrukcji może być wyższy).
