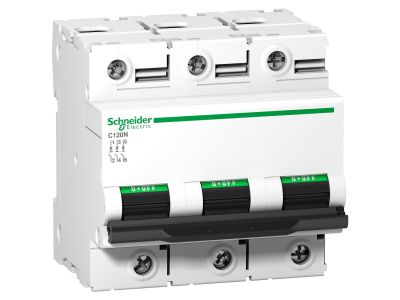

Wyłącznik nadprądowy C 120N 3P C 63A Acti 9 | A9N18364 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 o symbolu A9N18364 to trójbiegunowe urządzenie ochronne z charakterystyką C i prądem znamionowym 63 A. Zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń i zwarć, co gwarantuje bezpieczeństwo instalacji w budynkach mieszkalnych i komercyjnych.

• Charakterystyka C: Gwarantuje selektywność wyłączeń w obwodach z silnikami i transformatorami, minimalizując ryzyko niepotrzebnych przestojów.
• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przegrzania przewodów.
• Liczba biegunów 3P: Stworzony do ochrony obwodów trójfazowych, typowych w instalacjach komercyjnych i przemysłowych.
• Ochrona przed przeciążeniem i zwarciem: Skutecznie zabezpiecza kable i przewody przed uszkodzeniami termicznymi oraz dynamicznymi, wydłużając żywotność instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa urządzeń elektrycznych. Przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi standardami.

Zastosowanie

Wyłącznik nadprądowy Acti 9 sprawdza się w rozdzielnicach budynków mieszkalnych i komercyjnych, gdzie zapewnia niezawodną ochronę obwodów odbiorczych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych oraz mieszkaniach.
• Zabezpieczenie obwodów zasilających urządzenia biurowe w budynkach komercyjnych.
• Ochrona obwodów klimatyzacji i ogrzewania w instalacjach usługowych i przemysłowych.
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako podstawowe zabezpieczenie nadprądowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 63 A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy Acti 9 ma wbudowane podświetlenie? Nie, standardowy wyłącznik nadprądowy nie posiada wbudowanego podświetlenia. Sygnalizacja stanu zadziałania odbywa się poprzez mechaniczną pozycję dźwigni.
• Jaki jest stopień ochrony tego wyłącznika? Podstawowy stopień ochrony wyłączników nadprądowych montowanych wewnątrz rozdzielnic wynosi zazwyczaj IP20, co zapewnia ochronę przed dotykiem przypadkowym. Szczegółowe dane sprawdź w karcie katalogowej.
• Jaka jest charakterystyka wyzwalania wyłącznika C 63A? Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie 5–10 krotności prądu znamionowego, co jest odpowiednie do obwodów z silnikami, transformatorami oraz innymi odbiornikami o charakterze indukcyjnym.
