Wyłącznik nadprądowy C 120N 10KA D80 2P, Acti 9 | A9N18383 Schneider Electric

Opis i Kluczowe Cechy

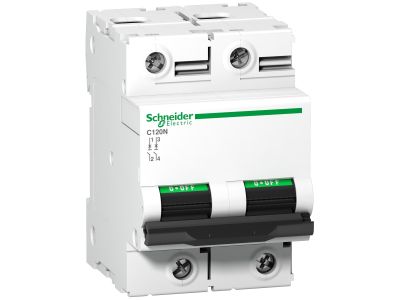

Wyłącznik nadprądowy C120N D80 2P (A9N18383) z gamy Acti 9 firmy Schneider Electric to zaawansowane urządzenie zabezpieczające obwody o znacznym obciążeniu. Dzięki charakterystyce D i prądzie znamionowym 80 A zapewnia ochronę przed przeciążeniami i zwarciami w instalacjach, gdzie występują wysokie prądy rozruchowe, np. przy silnikach czy transformatorach. Jego zdolność wyłączania do 10 kA (Icu zgodnie z EN/IEC 60947-2) gwarantuje bezpieczne przerwanie prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji.

• Charakterystyka D (80 A): Zaprojektowana do obwodów z dużymi prądami rozruchowymi – opóźnione wyzwalanie magnetyczne zapobiega niepotrzebnym wyłączeniom podczas rozruchu silników i transformatorów.
• Zdolność wyłączania do 10 kA (Icu): Wysoka skuteczność przerywania prądów zwarciowych zgodnie z EN/IEC 60947-2 – zapewnia bezpieczeństwo instalacji w warunkach zwarcia.
• Uniwersalność napięciowa: Przystosowany do sieci 230/400 V AC 50/60 Hz z Icn 10 000 A (EN/IEC 60898-1) oraz do 250 V DC – elastyczne zastosowanie w różnych systemach zasilania.
• Konstrukcja 2-biegunowa (2P): Jednoczesne odłączanie obu faz – pełna izolacja obwodu podczas konserwacji i serwisu.
• Technologia termomagnetyczna: Połączenie wyzwalacza termicznego (przeciążenie) i magnetycznego (zwarcie) – precyzyjna i niezawodna ochrona w jednym urządzeniu.

Zgodność z Normami

Wyłącznik nadprądowy C120N D80 2P spełnia wymagania norm EN/IEC 60947-2 (dla zastosowań przemysłowych) oraz EN/IEC 60898-1 (dla instalacji domowych i podobnych). Posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa oraz normą DIN dla aparatury modułowej.

Zastosowanie

Dzięki charakterystyce D i dużej zdolności wyłączania model C120N D80 2P znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, zwłaszcza w obwodach o wysokich prądach rozruchowych.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp – zapobiega wyłączeniom przy rozruchu.
• Zabezpieczenie linii zasilających transformatory i dławiki.
• Dystrybucja energii w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Stosowany w instalacjach, gdzie wymagana jest selektywność zabezpieczeń przy dużych prądach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest odpowiedni dla prądu 80 A oraz czy moment dokręcania zacisków jest zgodny z dokumentacją producenta. Należy zachować odpowiednie odstępy od innych urządzeń dla zapewnienia wentylacji.

FAQ

• Jaka jest zdolność wyłączania tego wyłącznika przy 230 V AC? Dla napięcia 230...400 V AC (50/60 Hz) zdolność wyłączania Icn wynosi 10 000 A zgodnie z EN/IEC 60898-1, natomiast Icu wg EN/IEC 60947-2 dla 220-240 V AC to 20 kA.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka D (80 A) jest dedykowana do obwodów z dużymi prądami rozruchowymi, typowymi dla silników elektrycznych, transformatorów i innych odbiorników indukcyjnych.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu; standardowo urządzenia modułowe montowane w rozdzielnicach mają stopień ochrony IP20 (ochrona przed dotykiem). W przypadku montażu w warunkach podwyższonej wilgotności należy zastosować odpowiednią obudowę.
