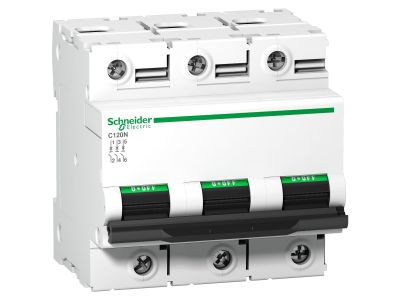

Wyłącznik nadprądowy C 120N 10KA D100 3P Acti 9 | A9N18388 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Acti 9 o symbolu A9N18388 to urządzenie o charakterystyce D100, prądzie znamionowym 100 A i zdolności zwarciowej 10 kA w układzie trójfazowym (3P). Zapewnia skuteczną ochronę przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach budynków mieszkalnych i komercyjnych.

• Charakterystyka D100: przystosowana do obwodów o dużych prądach rozruchowych, takich jak silniki, transformatory – zapobiega wyłączaniu przy chwilowych przeciążeniach.
• Prąd znamionowy 100 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, redukując ryzyko przegrzania przewodów i zapewniając bezpieczną pracę instalacji.
• Zdolność zwarciowa 10 kA: gwarantuje pewne wyłączenie przy wysokich prądach zwarciowych, chroniąc instalację oraz urządzenia przed uszkodzeniami mechanicznymi i termicznymi.
• Trzy bieguny (3P): idealne do układów trójfazowych – pełne odcięcie zasilania we wszystkich fazach w przypadku awarii.
• Seria Acti 9: sprawdzona konstrukcja modułowa, łatwy montaż na szynie TH35, zgodna z wymaganiami nowoczesnych rozdzielnic.

Zgodność z Normami

Urządzenie spełnia wymogi obowiązujących norm europejskich i krajowych dotyczących wyłączników nadprądowych (standard DIN). Posiada oznaczenie CE i jest przystosowane do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Wyłącznik nadprądowy charakteryzuje się charakterystyką D, co czyni go szczególnie odpowiednim do obwodów z dużymi prądami rozruchowymi. Znajduje zastosowanie w:

• Ochronie obwodów odbiorników o znacznym poborze prądu, np. silników, sprężarek, transformatorów.
• Zabezpieczeniu linii zasilających w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych.
• Obwodach, w których występują wysokie prądy rozruchowe, co zapobiega zbędnym wyłączeniom spowodowanym chwilowymi przeciążeniami.
• Budynkach mieszkalnych, komercyjnych oraz obiektach lekkiego przemysłu – montaż w standardowych rozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla 100 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? To wyłącznik o charakterystyce D (100 A), zaprojektowany do obwodów z dużymi prądami rozruchowymi, np. silniki elektryczne, transformatory. Charakterystyka D dopuszcza kilkukrotnie wyższy prąd chwilowy bez wyłączania.
• Czy wyłącznik posiada sygnalizację zadziałania? Standardowo wyłączniki nadprądowe nie mają podświetlenia LED. Stan zadziałania jest sygnalizowany mechanicznym wskaźnikiem położenia styku (widoczny na obudowie).
• Jaki jest stopień ochrony tego urządzenia? Aparatura modułowa montowana w rozdzielnicach ma zazwyczaj stopień ochrony IP20 (ochrona przed dostępem do części pod napięciem). Konkretną wartość dla tego modelu należy zweryfikować w karcie katalogowej producenta.
