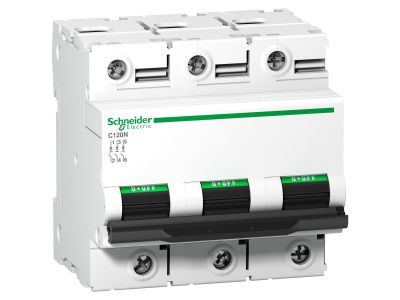

Wyłącznik nadprądowy C 120N 10KA C80 3P, Acti 9 | A9N18365 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C120N o numerze katalogowym A9N18365 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie rozbudowanych instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania obwodów o umiarkowanych prądach rozruchowych. Trójbiegunowa konstrukcja (3P) pozwala na jednoczesne rozłączanie trzech faz, zapewniając kompleksową ochronę odbiorników trójfazowych.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 10 kA (zgodnie z normą EN 60898) gwarantuje niezawodne przerwanie obwodu nawet w przypadku wystąpienia prądów o wysokim natężeniu.
• Trwałość mechaniczna i elektryczna: Seria Acti9 została zaprojektowana do intensywnej eksploatacji, co przekłada się na długą żywotność urządzenia w wymagających środowiskach komercyjnych.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację, gwarantując, że obwód odpływowy jest odłączony od zasilania w sposób widoczny i pewny.
• Szybkie zamykanie styków: Mechanizm szybkiego zamykania ogranicza zużycie styków i wydłuża czas bezawaryjnej pracy wyłącznika.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i europejskich norm bezpieczeństwa, w tym normy IEC/EN 60898-1 oraz IEC/EN 60947-2. Dzięki temu wyłącznik C120N może być stosowany zarówno w instalacjach domowych, jak i w zaawansowanych systemach przemysłowych, gdzie wymagana jest wysoka niezawodność i precyzja działania. Posiada certyfikację potwierdzającą stopień ochrony IP20 (zgodnie z IEC 60529), co chroni przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Wyłącznik nadprądowy C120N 80A znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego o podwyższonym standardzie oraz w obiektach komercyjnych i użyteczności publicznej. Jest dedykowany do ochrony kabli i przewodów przed skutkami przeciążeń cieplnych oraz dynamicznymi skutkami zwarć. Idealnie sprawdza się w zabezpieczaniu rozdzielnic głównych i podrozdzielnic zasilających silniki o małym rozruchu, systemy oświetleniowe oraz zaawansowane urządzenia biurowe i przemysłowe wymagające stabilnego zasilania trójfazowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm). Aby zapewnić optymalne parametry pracy, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów o dużym przekroju.
• Przekrój przewodów: Zaciski wyłącznika są przystosowane do przyłączania przewodów miedzianych o przekrojach dostosowanych do prądu znamionowego 80A, co minimalizuje spadki napięcia.
• Pozycja montażowa: Urządzenie może być montowane w pionie lub poziomie, co ułatwia aranżację aparatury wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik C120N 80A nadaje się do ochrony silników?
Tak, charakterystyka C jest odpowiednia dla odbiorników o umiarkowanych prądach rozruchowych, takich jak niektóre typy silników i wentylatorów, zapewniając ochronę bez nieuzasadnionego wyzwalania przy starcie.

2. Jaka jest różnica między serią C120 a standardową iC60?
Seria C120 pozwala na obsługę wyższych prądów znamionowych (do 125A) przy zachowaniu wysokiej zdolności zwarciowej, co czyni ją rozwiązaniem dedykowanym do bardziej obciążonych obwodów.

3. Czy produkt posiada wskaźnik zadziałania?
Tak, wyłączniki Acti9 są wyposażone w czytelne wskaźniki stanu styków, co ułatwia diagnostykę i lokalizację usterki w instalacji.
