Wyłącznik nadprądowy C 120N 10KA C80 2P Acti 9 | A9N18361 Schneider Electric

Opis i Kluczowe Cechy

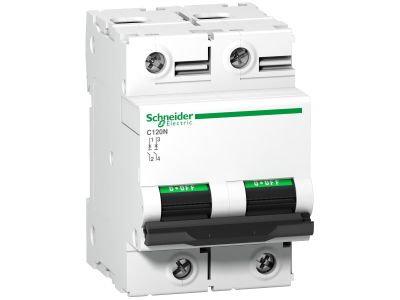

Wyłącznik nadprądowy C 120N 10kA C80 2P z serii Acti 9 (symbol A9N18361) został zaprojektowany do ochrony przewodów i kabli przed skutkami cieplnymi przeciążeń oraz dynamicznymi oddziaływaniami zwarć. Dzięki prądowi znamionowemu 80 A oraz zdolności zwarciowej 10 kA zapewnia skuteczne zabezpieczenie w instalacjach o podwyższonych wymaganiach obciążeniowych. Dwubiegunowa konstrukcja umożliwia odcinanie obu biegunów jednocześnie, co zwiększa bezpieczeństwo podczas prac serwisowych.

• Prąd znamionowy 80 A (charakterystyka C): Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach mieszkaniowych i komercyjnych, zapewniając szybkie wyłączenie w przypadku przeciążenia lub zwarcia.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczną ochronę nawet w warunkach wysokiego prądu zwarciowego, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Liczba biegunów 2P: Pozwala na jednoczesne odcięcie obu przewodów fazowych (L+N lub L+L) – podnosi poziom bezpieczeństwa podczas montażu i konserwacji.
• Seria Acti 9: Sprawdzona konstrukcja modułowa przystosowana do montażu na szynie DIN TH35, co ułatwia integrację w rozdzielnicach budynkowych i przemysłowych.
• Charakterystyka wyzwalania C: Przeznaczona do obwodów o umiarkowanych prądach rozruchowych (np. silniki, transformatory), a także obwodów gniazd wtyczkowych i oświetleniowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi procedurami kontroli jakości serii Acti 9, co potwierdza jego niezawodność w codziennej eksploatacji.

Zastosowanie

Wyłącznik nadprądowy C 120N znajduje zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz komercyjnym, gdzie wymagana jest ochrona obwodów o dużym prądzie znamionowym. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w domach, biurach, hotelach oraz obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o podwyższonym poborze prądu, takie jak klimatyzatory, piece elektryczne czy kuchnie indukcyjne.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych (sklepy, restauracje, małe zakłady usługowe).
• Jako element zabezpieczenia w instalacjach tymczasowych (place budowy, imprezy plenerowe) – pod warunkiem zachowania odpowiednich warunków środowiskowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz zabezpieczyć miejsce pracy przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów powinien być dobrany do prądu znamionowego 80 A zgodnie z obowiązującymi normami (np. PN-IEC 60364). Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów – należy stosować zgodnie z dokumentacją techniczną producenta zamieszczoną na opakowaniu lub w karcie katalogowej.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA. Oznacza to, że wyłącznik może bezpiecznie wyłączyć prąd zwarciowy o wartości do 10 kA bez uszkodzenia i zachowuje ochronę przed skutkami dynamicznymi.
• Do jakich obwodów najlepiej nadaje się charakterystyka C? Charakterystyka C (wyzwalanie przy prądzie 5–10 krotności prądu znamionowego) jest zalecana do obwodów, w których występują umiarkowane prądy rozruchowe – np. silniki, transformatory, a także obwody gniazd wtyczkowych i oświetleniowych.
• Czy mogę stosować ten wyłącznik w instalacji trójfazowej? Wyłącznik jest dwubiegunowy (2P) – może być używany w obwodzie jednofazowym do odcinania fazy i neutralnego lub w układzie dwufazowym. W instalacjach trójfazowych należy zastosować odpowiednią liczbę wyłączników jednobiegunowych lub wyłącznik czterobiegunowy.
