Wyłącznik nadprądowy C 120N 10KA C125 2P Acti 9 | A9N18363 Schneider Electric

Opis i Kluczowe Cechy

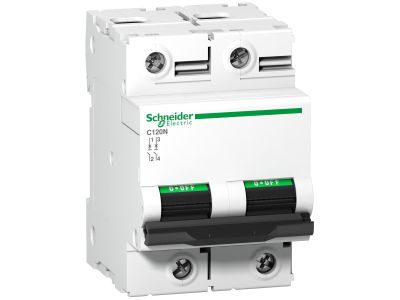

Wyłącznik nadprądowy Acti 9 serii C120N (symbol A9N18363) firmy Schneider Electric to dwubiegunowy wyłącznik o prądzie znamionowym 125 A i zdolności zwarciowej 10 kA. Charakterystyka C zapewnia optymalną ochronę przewodów w obwodach z elementami indukcyjnymi. Urządzenie przeznaczone do montażu w rozdzielnicach w systemie modułowym Acti 9.

• Prąd znamionowy 125 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc przewody przed przegrzaniem.
• Zdolność zwarciowa 10 kA: gwarantuje skuteczne wyłączenie w razie zwarcia, nawet w instalacjach o wysokim prądzie zwarciowym.
• Charakterystyka C (wyzwalanie elektromagnetyczne 5-10 In): idealna do obwodów z silnikami, transformatorami i urządzeniami o umiarkowanych prądach rozruchowych.
• 2 bieguny: umożliwia jednoczesne odłączenie fazy i przewodu neutralnego (lub dwóch faz) dla zwiększenia bezpieczeństwa.
• Seria Acti 9: gwarantuje kompatybilność z akcesoriami i rozdzielnicami Schneider Electric, łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 spełnia wymagania obowiązujących norm europejskich dla wyłączników nadprądowych. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy C125 Acti 9 stosuje się w instalacjach wymagających niezawodnej ochrony przewodów przed przeciążeniem i zwarciem, zwłaszcza w obwodach o dużym poborze mocy.

• Ochrona głównych linii zasilających w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie obwodów gniazd wtyczkowych przeznaczonych do urządzeń dużej mocy (np. piece, klimatyzatory).
• Ochrona obwodów oświetleniowych z lampami o wysokiej mocy.
• Zabezpieczenie obwodów odbiorników indukcyjnych (silniki, transformatory) w lekkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 125 A zgodnie z normami. Moment dokręcania zacisków – według danych producenta (zalecany klucz dynamometryczny).

FAQ

• Czy wyłącznik nadprądowy Acti 9 C125 nadaje się do ochrony silników? Charakterystyka C (wyzwalanie elektromagnetyczne w zakresie 5–10 In) jest odpowiednia dla obwodów z umiarkowanymi prądami rozruchowymi, w tym silników. Należy jednak dobrać prąd znamionowy wyłącznika odpowiednio do prądu rozruchowego silnika.
• Czy można go stosować jako wyłącznik główny? Tak, może pełnić funkcję wyłącznika nadprądowego w rozdzielnicy głównej, chroniąc instalację przed przeciążeniem i zwarciem. Nie zastępuje jednak wyłącznika różnicowoprądowego.
• Czy wymaga specjalnych akcesoriów do montażu? Montowany bezpośrednio na szynie TH35. Jest kompatybilny z akcesoriami serii Acti 9 (np. zaciski mostkowe, wyzwalacze wzrostowe, styki pomocnicze) umożliwiającymi rozbudowę funkcjonalności rozdzielnicy.
