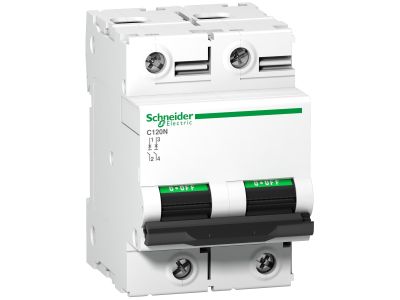

Wyłącznik nadprądowy C 120N 10KA C100 2P Acti 9 | A9N18362 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy typu C z serii 120N Acti 9 o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego 10 kA (wersja 2-biegunowa) zapewnia skuteczną ochronę przewodów i kabli w instalacjach elektrycznych. Charakterystyka C została zaprojektowana do obwodów, w których występują podwyższone prądy rozruchowe, co przekłada się na stabilną pracę i minimalne ryzyko zbędnych wyłączeń.

• Prąd znamionowy 100 A: Umożliwia zasilanie obwodów o dużym zapotrzebowaniu mocy, np. w budynkach komercyjnych lub przemysłowych, bez ryzyka przegrzania torów prądowych.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych o wysokiej energii, chroniąc dalsze elementy instalacji przed uszkodzeniem.
• Charakterystyka C (5÷10 In): Opóźnione wyzwalanie przy przeciążeniach pozwala na pracę z odbiornikami o charakterze indukcyjnym (silniki, transformatory), eliminując niepotrzebne zadziałania.
• Wykonanie 2-biegunowe: Odłącza obie fazy jednocześnie, zapewniając pełną separację obwodu i ułatwiając prace serwisowe.
• Wtyczkowe połączenie z szyną TH35 (DIN): Szybki i pewny montaż w rozdzielnicach – zgodny z ogólnobranżowym standardem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (IEC/EN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy C 120N 10kA C100 2P znajduje zastosowanie przede wszystkim w ochronie obwodów odbiorczych o dużym obciążeniu, zwłaszcza tam, gdzie wymagana jest zwiększona odporność na prądy rozruchowe.

• Ochrona linii zasilających w budynkach komercyjnych (biura, sklepy, hale) – obciążenie do 100 A na fazę.
• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp oraz transformatorów – charakterystyka C dopasowana do ich charakterystyki rozruchu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych, gdzie wymagana jest zdolność zwarciowa 10 kA.
• Zasilanie systemów klimatyzacji, wentylacji i innych odbiorników o podwyższonym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie przeznaczone jest do mocowania na szynie nośnej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do znamionowego prądu obciążenia (100 A) zgodnie z normami instalacyjnymi. Przy dokręcaniu zacisków należy stosować moment obrotowy zalecany w dokumentacji producenta.

FAQ

• Jaką zdolność zwarciową ma ten wyłącznik? Wyłącznik nadprądowy A9N18362 posiada zdolność wyłączania zwarciowego 10 kA, co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarciowy do 10 000 A.
• Dlaczego charakterystyka C jest oznaczona jako 5÷10 In? Oznacza to, że wyzwalacz termiczny (przeciążeniowy) działa w zakresie od 5 do 10 krotności prądu znamionowego. Dzięki temu wyłącznik nie zadziała przy krótkotrwałych prądach rozruchowych (np. silników), ale skutecznie odetnie prąd w przypadku poważnego przeciążenia lub zwarcia.
• Czy wyłącznik jest jednobiegunowy? Nie, model ten jest wykonany w wersji 2-biegunowej (2P). Wyłącza obie fazy jednocześnie, co jest szczególnie ważne przy zasilaniu 230 V fazowo-przewodowym (dwa przewody fazowe).
