Wyłącznik nadprądowy C 120N 10KA B80 2P, Acti 9 | A9N18345 Schneider Electric

Opis i Kluczowe Cechy

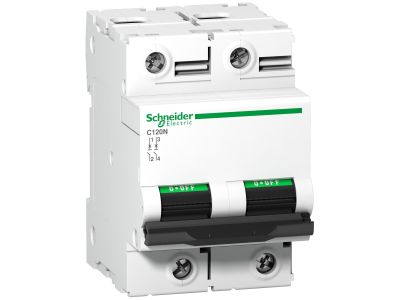

Wyłącznik nadprądowy C120N B80 2P z gamą Acti 9 firmy Schneider Electric to profesjonalne zabezpieczenie obwodów dystrybucyjnych o prądzie znamionowym 80 A i charakterystyce wyzwalania B. Dzięki zdolności wyłączania do 10 kA (Icu zgodnie z EN/IEC 60947-2 przy 380…415 V AC) zapewnia skuteczną ochronę w warunkach zwarcia, minimalizując ryzyko uszkodzenia instalacji i odbiorników.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia i przegrzania.
• Charakterystyka wyzwalania B: gwarantuje szybkie zadziałanie przy prądach zwarciowych, chroniąc wrażliwe odbiorniki i kable.
• Zdolność wyłączania 10 kA Icu (380…415 V AC): skutecznie przerywa prądy zwarciowe o wysokiej wartości, zapewniając ciągłość zasilania w sieciach przemysłowych.
• Wersja 2-biegunowa: umożliwia jednoczesne zabezpieczenie fazy i neutralnego przewodu w instalacjach jednofazowych.
• Technologia wyzwalacza termomagnetycznego: łączy zabezpieczenie przeciążeniowe (termiczne) i zwarciowe (magnetyczne) w jednym urządzeniu, zwiększając niezawodność ochrony.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN/IEC 60947-2 (dla wyłączników instalacyjnych w zastosowaniach przemysłowych) oraz EN/IEC 60898-1 (dla wyłączników do użytku domowego i podobnego). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy C120N B80 2P przeznaczony jest do zabezpieczania obwodów dystrybucyjnych w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dzięki charakterystyce B sprawdza się w obwodach o charakterze rezystancyjnym oraz przy zabezpieczaniu linii zasilających odbiorniki o małym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających centrale wentylacyjne, klimatyzatory i urządzenia AGD.
• Stosowanie w tablicach rozdzielczych w obiektach przemysłowych jako zabezpieczenie przed zwarciem i przeciążeniem.
• Zasilanie podrozdzielnic w budynkach wielorodzinnych – tam, gdzie wymagana jest charakterystyka B i prąd 80 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Doboru przekroju przewodów dokonaj zgodnie z obciążalnością prądową – minimalny przekrój dla 80 A to co najmniej 16 mm² (zalecany dobór według normy). Momenty dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta (szczegóły w karcie katalogowej).

FAQ

• Czy wyłącznik nadprądowy jest podświetlany? Nie, model C120N B80 2P nie posiada podświetlenia. Wskaźnik zadziałania jest mechaniczny (czerwona flaga na dźwigni).
• Jaki jest stopień ochrony obudowy? W danych producenta nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem). W przypadku pyłu lub wilgoci należy zastosować dodatkowe obudowy.
• Czy wyłącznik nadaje się do zastosowań DC? Tak, posiada zdolność wyłączania 10 kA przy napięciu 250 V DC (zgodnie z EN/IEC 60947-2). Można go stosować w obwodach prądu stałego, np. w instalacjach fotowoltaicznych.
