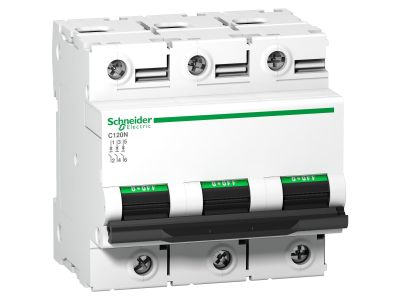

Wyłącznik nadprądowy C 120N 10KA B100 3P, Acti 9 | A9N18350 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C120N o numerze katalogowym A9N18350 to profesjonalny aparat modułowy od renomowanego producenta Schneider Electric, zaprojektowany z myślą o zaawansowanych systemach dystrybucji energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na stabilne i bezpieczne zasilanie obwodów o dużym obciążeniu w instalacjach przemysłowych oraz komercyjnych. Wyłącznik posiada charakterystykę wyzwalania typu B, która jest optymalna do ochrony przewodów i odbiorników o niskich prądach rozruchowych. Dzięki zastosowaniu technologii wyzwalacza termomagnetycznego, aparat zapewnia skuteczną ochronę przed przeciążeniami oraz skutkami zwarć. Znamionowa graniczna zdolność wyłączania zwarciowego (Icu) na poziomie 10 kA, zgodnie z rygorystyczną normą EN/IEC 60947-2, gwarantuje najwyższy poziom bezpieczeństwa nawet w przypadku wystąpienia prądów o wysokim natężeniu. Trójbiegunowa konstrukcja (3P) umożliwia kompleksowe zabezpieczenie obwodów trójfazowych, zapewniając jednoczesne rozłączenie wszystkich faz w razie awarii.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami inżynieryjnymi i spełnia wymagania normy EN/IEC 60947-2. Norma ta określa parametry pracy wyłączników przeznaczonych do zastosowań przemysłowych, co potwierdza, że model C120N jest przystosowany do pracy w trudnych warunkach eksploatacyjnych. Przynależność do rodziny Acti9 gwarantuje nie tylko wysoką jakość wykonania, ale także pełną kompatybilność z szeroką gamą akcesoriów pomocniczych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.

Zastosowanie

• Zabezpieczanie głównych i rozdzielczych obwodów zasilających w budownictwie przemysłowym.
• Ochrona instalacji o charakterze rezystancyjnym oraz długich linii kablowych w systemach niskiego napięcia.
• Zastosowanie w rozdzielnicach elektrycznych wymagających aparatury o wysokim prądzie znamionowym do 100 A.
• Infrastruktura komercyjna, gdzie wymagana jest niezawodność i wysoka zdolność zwarciowa 10 kA.

Wskazówki Montażowe

Wyłącznik nadprądowy C120N jest przystosowany do montażu na standardowej szynie DIN (35 mm), co ułatwia jego integrację w większości nowoczesnych rozdzielnic. Ze względu na prąd znamionowy 100 A, kluczowe jest zachowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zminimalizować rezystancję zestyku i zapobiec nadmiernemu nagrzewaniu się punktów połączeniowych. Należy stosować przewody o przekroju miedzianym dostosowanym do obciążenia 100 A, uwzględniając parametry termiczne otoczenia. Przed uruchomieniem należy upewnić się, że wszystkie połączenia są sztywne, a aparat jest prawidłowo osadzony na szynie montażowej.

FAQ

• Czy ten wyłącznik nadaje się do zabezpieczania silników? Charakterystyka B jest przeznaczona głównie dla odbiorników o małym prądzie rozruchowym. W przypadku silników o dużym prądzie rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
• Co oznacza zdolność wyłączania 10 kA? Jest to maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać bez uszkodzenia swojej konstrukcji, zgodnie z normą EN/IEC 60947-2.
• Czy urządzenie można doposażyć w styki pomocnicze? Tak, jako element serii Acti9, wyłącznik C120N jest kompatybilny z akcesoriami elektrycznymi Schneider Electric, co pozwala na zdalną sygnalizację stanu pracy lub wyzwolenia.
