Wyłącznik nadprądowy C 120N 10KA B100 2P, Acti 9 | A9N18346 Schneider Electric

Opis i Kluczowe Cechy

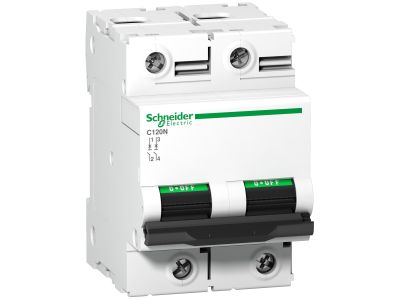

Wyłącznik nadprądowy C120N z serii Acti 9 firmy Schneider Electric (symbol A9N18346) to dwubiegunowe urządzenie o prądzie znamionowym 100 A i charakterystyce B. Zapewnia skuteczną ochronę obwodów o dużym obciążeniu przed przeciążeniami i zwarciami, łącząc wysoką zdolność wyłączania z kompaktową budową.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka B: Szybkie zadziałanie przy przeciążeniu i zwarciu, dedykowana do odbiorników o charakterze rezystancyjnym (np. oświetlenie, grzejniki).
• Zdolność wyłączania 10 kA (Icu): Wysoki poziom ochrony w warunkach zwarcia, zarówno w sieci prądu przemiennego (230…400 V AC), jak i stałego (250 V DC).
• Dwubiegunowa konstrukcja: Jednoczesne rozłączanie dwóch przewodów zwiększa bezpieczeństwo i ułatwia izolację obwodu.
• Technologia termomagnetyczna: Łączy zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe) w jednym kompaktowym module.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN/IEC 60947-2 oraz EN/IEC 60898-1, co potwierdza jego zdolność wyłączania na poziomie 10 kA (Icu) i 10000 A (Icn). Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce B, wyłącznik C120N znajduje zastosowanie w różnych systemach dystrybucji energii elektrycznej.

• Ochrona obwodów rozdzielnic głównych i podrozdzielnic w budynkach komercyjnych i przemysłowych.
• Zabezpieczenie linii zasilających oświetlenie, gniazda wtyczkowe oraz urządzenia o małym udarze prądowym.
• Stosowanie w instalacjach jednofazowych i dwufazowych, gdzie wymagane jest wyłączanie obu biegunów.
• Element systemów automatyk budynkowej i sterowania jako zabezpieczenie torów zasilających.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Dlaczego charakterystyka B jest odpowiednia do moich zastosowań? Charakterystyka B zapewnia szybkie wyłączanie przy przeciążeniach i zwarciach, co jest zalecane dla odbiorników o niskim prądzie udarowym, takich jak oświetlenie LED, żarowe czy grzejniki elektryczne.
• Czy wyłącznik montuje się na szynie DIN? Tak, wyłącznik C120N przystosowany jest do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.
• Jaką zdolność wyłączania ma ten model? Zdolność wyłączania wynosi 10 kA (Icu) zgodnie z EN/IEC 60947-2 dla napięcia 230…400 V AC oraz 10000 A (Icn) zgodnie z EN/IEC 60898-1, co wystarcza do większości instalacji niskiego napięcia.
