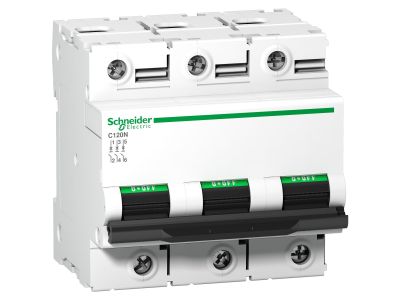

Wyłącznik nadprądowy C 120N 10KA B 80A 3P Acti 9 | A9N18349 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C120N o numerze katalogowym A9N18349 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do zabezpieczania obwodów o niskich prądach rozruchowych. Jako konstrukcja 3-biegunowa (3P), wyłącznik ten zapewnia kompleksową ochronę trzech faz jednocześnie, co jest kluczowe w instalacjach przemysłowych i komercyjnych.

• Technologia termomagnetyczna: Wykorzystanie wyzwalacza termomagnetycznego pozwala na skuteczną reakcję zarówno na przeciążenia długotrwałe, jak i gwałtowne zwarcia.
• Zdolność wyłączania: Parametr Icu na poziomie 10 kA zgodnie z normą EN/IEC 60947-2 świadczy o wysokiej wytrzymałości urządzenia w ekstremalnych warunkach awaryjnych.
• Seria Acti9: Przynależność do flagowej linii Acti9 gwarantuje pełną kompatybilność z szeroką gamą akcesoriów pomocniczych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
• Trwałość i niezawodność: Solidna obudowa i precyzyjny mechanizm przełączający zapewniają długą żywotność eksploatacyjną nawet przy częstych operacjach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą, którą spełnia wyłącznik C120N, jest EN/IEC 60947-2. Norma ta definiuje wymagania dla wyłączników niskonapięciowych stosowanych w zastosowaniach przemysłowych, co potwierdza, że urządzenie jest przystosowane do pracy w wymagających środowiskach technicznych, gdzie niezawodność aparatury modułowej jest priorytetem dla zachowania ciągłości zasilania.

Zastosowanie

Wyłącznik nadprądowy C120N 80A znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Dzięki charakterystyce B, jest on dedykowany do ochrony odbiorników o małych prądach udarowych, takich jak obwody oświetleniowe, grzewcze oraz gniazda wtykowe w obiektach użyteczności publicznej i halach produkcyjnych. Jego 3-biegunowa konstrukcja sprawia, że jest niezastąpiony w zabezpieczaniu silników o łagodnym rozruchu oraz rozdzielnic głównych i oddziałowych, gdzie wymagana jest wysoka zdolność zwarciowa 10 kA.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co pozwala na szybką i bezproblemową instalację w typowych szafach rozdzielczych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Zaleca się regularną kontrolę wizualną oraz okresowe sprawdzanie poprawności dokręcenia zacisków śrubowych, szczególnie w instalacjach narażonych na wibracje.

FAQ

• Czy wyłącznik C120N może współpracować z akcesoriami z serii Acti9? Tak, urządzenie jest w pełni kompatybilne z systemem Acti9, co pozwala na rozbudowę o styki sygnalizacyjne i wyzwalacze zdalne.
• Jaka jest główna różnica między serią C120 a standardowymi wyłącznikami iC60? Seria C120 została zaprojektowana do obsługi wyższych prądów znamionowych (do 125A) przy zachowaniu kompaktowych wymiarów aparatury modułowej.
• Co oznacza zdolność wyłączania 10 kA? Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji, co bezpośrednio przekłada się na bezpieczeństwo całej instalacji.
