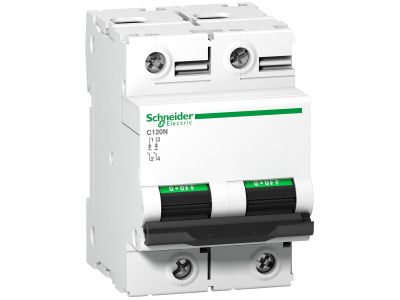

Wyłącznik nadprądowy C 120N 10KA 125A B 2P Acti 9 | A9N18347 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric z serii Acti 9 C120N (symbol A9N18347) to dwubiegunowy aparat zabezpieczający o prądzie znamionowym 125 A i charakterystyce B. Zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie zwarć w sieciach niskiego napięcia. Zaprojektowany do ochrony przewodów i kabli przed przeciążeniami i zwarciami, znajduje zastosowanie w instalacjach mieszkaniowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie obwodów o dużym obciążeniu.

• Prąd znamionowy 125 A: Zabezpiecza obwody o wysokim poborze mocy, zapobiegając przegrzewaniu przewodów.
• Zdolność zwarciowa 10 kA: Skutecznie przerywa zwarcia o dużym prądzie, chroniąc instalację i urządzenia odbiorcze.
• Charakterystyka B (wyzwalanie 3–5 × I_n): Szybkie zadziałanie przy przeciążeniach; zalecana do ochrony linii o charakterze rezystancyjnym oraz wrażliwych odbiorników.
• 2 bieguny (2P): Odpowiedni do obwodów jednofazowych (L+N) lub dwóch faz w systemie trójfazowym, zapewniając pełne odcięcie napięcia.
• Seria Acti 9 od Schneider Electric: Wysoka jakość wykonania, niezawodność i kompatybilność z akcesoriami systemu Acti 9.

Zgodność z Normami

Aparat został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dotyczącymi wyłączników nadprądowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik Acti 9 C120N 125A B 2P sprawdza się wszędzie tam, gdzie konieczna jest niezawodna ochrona przewodów przed skutkami przeciążeń i zwarć, szczególnie w obwodach o dużym prądzie znamionowym.

• Ochrona obwodów głównych w budynkach mieszkalnych i wielorodzinnych (np. linie zasilające mieszkania).
• Zabezpieczenie odbiorników o dużej mocy w obiektach komercyjnych – klimatyzatory, piece elektryczne, kuchnie przemysłowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Instalacje w biurach, sklepach i budynkach użyteczności publicznej wymagające ciągłości zasilania i szybkiego wyzwalania przy zwarciu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową oraz wymaganiami norm. Momenty dokręcania zacisków – według dokumentacji technicznej producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B oznacza, że wyłącznik zadziała przy prądzie przeciążeniowym od 3 do 5 krotności prądu znamionowego (375–625 A). Jest zalecana do ochrony obwodów o niskim prądzie rozruchowym.
• Jaką zdolność zwarciową ma wyłącznik A9N18347? Zdolność zwarciowa (I_cn) wynosi 10 kA. Oznacza to, że aparat jest w stanie bezpiecznie przerwać zwarcie o wartości prądu do 10 000 A przy napięciu znamionowym.
• Czy mogę zastosować ten 2‑biegunowy wyłącznik w obwodzie trójfazowym? Tak, ale tylko do odłączania dwóch faz (np. zabezpieczenie odbiornika trójfazowego wymaga 3‑ lub 4‑biegunowego wyłącznika). W systemie trójfazowym wyłącznik 2P sprawdzi się do ochrony obwodu jednofazowego (L+N) lub dwóch faz np. w instalacji trójfazowej bez neutralnego.
