Wyłącznik nadprądowy C 120H-C125 C 125A 1P Acti 9 | A9N18448 Schneider Electric

Opis i Kluczowe Cechy

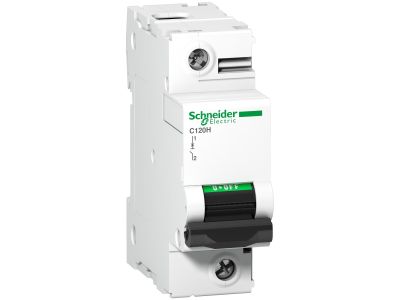

Wyłącznik nadprądowy C 125A 1P z serii Acti 9 firmy Schneider Electric (symbol A9N18448) to jednobiegunowe urządzenie modułowe przeznaczone do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć. Dzięki prądowi znamionowemu 125 A oraz charakterystyce C znajduje zastosowanie w obwodach o dużym poborze mocy, gdzie wymagana jest wyższa selektywność wyzwalania.

• Prąd znamionowy 125 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i izolacji.
• Charakterystyka C: zapewnia wyzwalanie przy prądzie 5-10 krotności prądu znamionowego, co jest odpowiednie do zabezpieczania obwodów z silnikami, transformatorami i urządzeniami o zwiększonym prądzie rozruchu.
• Jednobiegunowa konstrukcja (1P): dedykowana do ochrony pojedynczej fazy w instalacjach jednofazowych oraz jako element zabezpieczenia w układach trójfazowych.
• Seria Acti 9: kompatybilna z szeroką gamą akcesoriów modułowych, co ułatwia rozbudowę i modernizację rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi dyrektywami w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik nadprądowy C 125A 1P Acti 9 znajduje zastosowanie w budynkach mieszkalnych, komercyjnych oraz lekkim przemyśle, wszędzie tam gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia o dużym poborze mocy.
• Zabezpieczenie linii zasilających urządzenia technologiczne, klimatyzatory, pompy.
• Stosowanie jako zabezpieczenie w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z wyłącznikami różnicowoprądowymi i stycznikami w układach sterowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z bezwzględnym odłączeniem napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 125 A oraz obowiązującymi normami. Moment dokręcania zacisków – stosować się do wartości podanej w instrukcji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie od 5 do 10 krotności prądu znamionowego (In), co zapewnia selektywność dla obciążeń indukcyjnych.
• Czy mogę go stosować jako wyłącznik główny w instalacji? Tak, pod warunkiem że prąd znamionowy 125 A jest odpowiedni dla obciążenia całej instalacji. Należy również zapewnić odpowiednią zdolność zwarciową – szczegółowe dane znajdują się w karcie katalogowej.
• Jaki jest stopień ochrony IP tego wyłącznika? Typowo dla aparatury modułowej montowanej w rozdzielnicy jest to IP20, jednak dokładną informację należy sprawdzić w dokumentacji technicznej konkretnego modelu.
