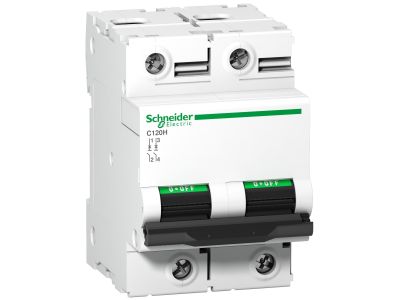

Wyłącznik nadprądowy C 120H 15KA D100 2P Acti 9 | A9N18502 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C 120H o symbolu A9N18502 z rodziny Acti 9 produkcji Schneider Electric to dwubiegunowe (2P) zabezpieczenie przewodów i kabli przed skutkami przeciążeń oraz zwarć. Dzięki prądowi znamionowemu 100 A i charakterystyce wyzwalania D urządzenie jest przystosowane do obwodów o dużym poborze prądu oraz obciążeń o wysokim prądzie rozruchowym. Zdolność zwarciowa 15 kA gwarantuje skuteczną ochronę nawet w sieciach o podwyższonym ryzyku zwarć.

• Prąd znamionowy 100 A: umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka D: zapewnia selektywność i odporność na chwilowe prądy rozruchowe, np. przy załączaniu silników, transformatorów czy dźwigów.
• Zdolność zwarciowa 15 kA: wysoka skuteczność wyłączania prądów zwarciowych w instalacjach komercyjnych i mieszkaniowych o zwiększonej mocy zwarcia.
• Konstrukcja 2-biegunowa (2P): umożliwia jednoczesne odcięcie obu przewodów fazowych w obwodzie jednofazowym, zwiększając bezpieczeństwo podczas prac serwisowych.
• Seria Acti 9: sprawdzona platforma aparatury modułowej Schneider Electric, zapewniająca kompatybilność z typowymi rozdzielnicami i łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest przeznaczony do instalacji zgodnych z aktualnymi przepisami prawa budowlanego i elektrotechnicznego.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik C 120H sprawdza się w zastosowaniach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o dużych prądach rozruchowych. Idealnie nadaje się do:

• Ochrony obwodów silnikowych (wentylatory, pompy, kompresory) w budynkach komercyjnych i przemysłowych.
• Zabezpieczenia linii zasilających dźwigi, windy i inne urządzenia o dużym momencie rozruchowym.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym wielorodzinnym oraz obiektach użyteczności publicznej.
• Jako zabezpieczenie przedlicznikowe i odbiorcze w instalacjach o podwyższonym prądzie znamionowym (do 100 A).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się o jego braku. Przekrój przewodów dobrać do prądu znamionowego 100 A zgodnie z normą PN-HD 60364. Moment dokręcania śrub zacisków – według dokumentacji producenta (zalecany na opakowaniu). Po zamontowaniu sprawdzić poprawność działania i wykonanie pomiarów ochronnych.

FAQ

• Czy wyłącznik nadprądowy C 120H ma podświetlenie? Nie, w standardowej wersji wyłącznik nie jest wyposażony w podświetlenie – sygnalizację zadziałania (stanu wyłączenia) zapewnia widoczne położenie dźwigni.
• Jaki stopień ochrony IP ma to urządzenie? Wbudowane w rozdzielnicę elementy modułowe osiągają IP20 od strony czołowej. Dokładny stopień ochrony zależy od zastosowanej obudowy rozdzielnicy.
• Jaka jest charakterystyka wyzwalania – czy to tryb pracy C czy D? Jest to charakterystyka D, co oznacza, że wyłącznik wyzwala się przy prądzie 10–20 razy większym od prądu znamionowego (100 A), co pozwala na bezzadziałaniowe przepuszczenie prądów rozruchowych silników i transformatorów.
