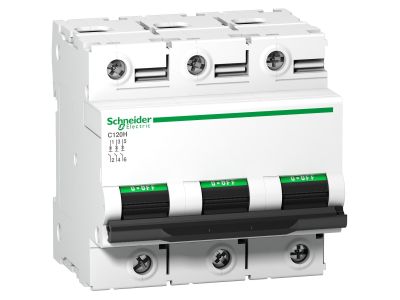

Wyłącznik nadprądowy C 120H 15KA B80 3P Acti 9 | A9N18424 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 o symbolu A9N18424 to trzybiegunowe (3P) zabezpieczenie obwodów o prądzie znamionowym 80 A i charakterystyce B. Dzięki zdolności zwarciowej 15 kA skutecznie chroni kable i przewody przed skutkami przeciążeń i zwarć, zapewniając bezpieczeństwo instalacji w budownictwie mieszkaniowym oraz komercyjnym.

• Prąd znamionowy 80 A: Umożliwia zabezpieczenie obwodów o znacznym poborze mocy, np. w rozdzielnicach głównych lub liniach zasilających duże odbiorniki.
• Charakterystyka B: Wyzwalanie w zakresie 3–5 In – idealna do ochrony obwodów z odbiornikami rezystancyjnymi (grzejnictwo, oświetlenie) oraz przewodów o długich trasach.
• Zdolność zwarciowa 15 kA: Gwarantuje niezawodne przerywanie prądów zwarciowych w instalacjach o wysokim potencjale zwarciowym, minimalizując ryzyko uszkodzenia sprzętu.
• Konstrukcja 3-biegunowa (3P): Zabezpiecza wszystkie trzy fazy w układach trójfazowych, co jest standardem w profesjonalnych instalacjach przemysłowych i komercyjnych.
• Seria Acti 9 od Schneider Electric: Sprawdzona niezawodność, łatwość montażu i kompatybilność z akcesoriami modułowymi w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy A9N18424 znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych oraz lekkim przemyśle, gdzie wymagane jest niezawodne zabezpieczenie obwodów trójfazowych.

• Ochrona linii zasilających w budynkach mieszkalnych – zabezpieczenie przewodów przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów grzewczych (bojlery, piece akumulacyjne) i oświetleniowych w obiektach komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe przedlicznikowe lub odbiorcze.
• Automatyka budynkowa – ochrona zasilania sterowników PLC, styczników i innych odbiorników w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do obciążenia prądowego (80 A) zgodnie z normami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystykę B – wyzwala przy prądzie od 3 do 5 krotności prądu znamionowego (In). Stosuje się ją głównie do ochrony obwodów z odbiornikami rezystancyjnymi oraz przewodów o małej rezystancji pętli zwarcia.
• Jaka jest zdolność zwarciowa wyłącznika? 15 kA. Oznacza to, że urządzenie może bezpiecznie przerwać prąd zwarciowy o wartości do 15 000 A, co jest typowe dla instalacji o wysokiej mocy zwarciowej.
• Czy można go montować w rozdzielnicach mieszkaniowych? Tak, jest przeznaczony do budownictwa mieszkaniowego i komercyjnego. Wymaga szyny TH35 oraz odpowiedniego zabezpieczenia różnicowoprądowego (RCD) w zależności od wymogów instalacji.
