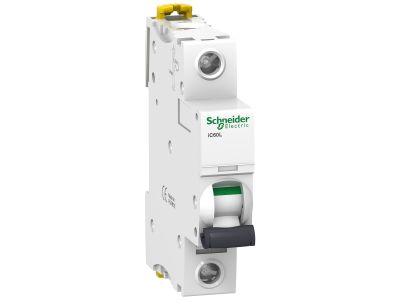

Wyłącznik nadprądowy Acti9 iC60L-B3-1 B 3A 1-biegunowy | A9F93103 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 iC60L-B3-1 (symbol A9F93103) to jednobiegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 3A. Zapewnia niezawodne zabezpieczenie przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Dzięki podwójnym zaciskom umożliwia bezpośrednie podłączenie dwóch przewodów o różnych przekrojach, co upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.

• Charakterystyka wyzwalania B: Gwarantuje szybkie zadziałanie w przypadku zwarć o wysokiej impedancji, typowych dla obwodów z długimi przewodami lub odbiornikami elektronicznymi, zwiększając bezpieczeństwo instalacji.
• Optyczny wskaźnik Visi-Trip: Biało-czerwony wskaźnik mechaniczny jednoznacznie informuje o wyzwoleniu elektrycznym, umożliwiając szybką identyfikację przepiętego obwodu bez konieczności pomiarów.
• Możliwość demontażu bez zdejmowania szyny łączeniowej: Rozłącznik można wyjąć z szyny DIN, nie naruszając połączeń sąsiednich aparatów – przyspiesza to modyfikacje i wymianę w istniejących rozdzielnicach.
• Zdejmowanie z szyny DIN bez użycia narzędzi: Innowacyjny mechanizm zwalniania ułatwia montaż i demontaż, skracając czas instalacji.
• Podwójny zacisk przyłączeniowy: Umożliwia podłączenie dwóch przewodów o różnych przekrojach (np. szyny łączeniowej i odbiornika) do jednego bieguna, co redukuje potrzebę stosowania dodatkowych listew zaciskowych.

Zgodność z Normami

Wyłącznik Acti9 iC60L-B3-1 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898). Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce B i prądowi 3A wyłącznik iC60L jest uniwersalnym elementem ochrony w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Polecany szczególnie do obwodów z urządzeniami elektronicznymi oraz odbiornikami o małej mocy.

• Ochrona obwodów oświetleniowych (LED, świetlówki) przed zwarciami i przeciążeniami.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki elektroniczne (komputery, sterowniki, PLC) o prądzie do 3A.
• Stosowany w rozdzielnicach podrzędnych i tablicach bezpiecznikowych jako zabezpieczenie indywidualne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti9 iC60L może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) – zatrzaskuje się bez użycia narzędzi. Zdejmowanie odbywa się za pomocą wbudowanego dźwigni. Przewody przyłączeniowe należy dobrać do prądu znamionowego 3A (minimalny przekrój 1,5 mm² Cu) i dokręcić momentem zgodnym z dokumentacją producenta. Wykorzystaj podwójny zacisk do jednoczesnego podłączenia szyny łączeniowej i przewodu odbiornika.

FAQ

• Co oznacza biało-czerwony wskaźnik na wyłączniku? Wskaźnik Visi-Trip zmienia kolor na czerwony po wyzwoleniu elektrycznym (przeciążenie lub zwarcie), sygnalizując stan zadziałania. W pozycji włączonej – białe pole. Pozwala to szybko zidentyfikować wyłączony obwód.
• Czy można podłączyć dwa przewody pod jeden zacisk? Tak, wyłącznik posiada podwójny zacisk umożliwiający podłączenie dwóch przewodów o różnych przekrojach (np. 1,5 mm² + 2,5 mm²). To ułatwia okablowanie – nie trzeba stosować dodatkowych listew.
• Jaki jest stopień ochrony obudowy? Stopień ochrony samego aparatu nie jest podany w danych katalogowych. W typowych warunkach pracy w rozdzielnicy wewnątrz budynku zapewnia ochronę IP20 zgodnie z ogólnymi wymogami dla aparatury modułowej – chroni przed dostępem do części czynnych palcem.
