Wyłącznik nadprądowy Acti9 iC60L-B2-3 B 2A 3-biegunowy | A9F93302 Schneider Electric

Opis i Kluczowe Cechy

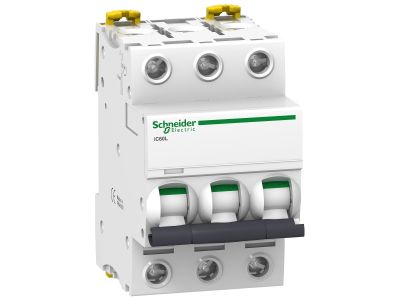

Wyłącznik nadprądowy Acti9 iC60L-B2-3 (symbol A9F93302) firmy Schneider Electric to 3-biegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 2A, przeznaczony do niezawodnej ochrony obwodów przed przeciążeniami i zwarciami. Dzięki optycznemu wskaźnikowi Visi-Trip umożliwia szybką identyfikację stanu wyzwolenia.

• Optyczny wskaźnik Visi-Trip: biało-czerwony wskaźnik wizualnie informuje o stanie wyzwolenia elektrycznego, co ułatwia diagnostykę i przyspiesza przywracanie zasilania.
• Podłączenie dwóch przewodów o różnych przekrojach: zaciski umożliwiają zasilanie dwóch odbiorników lub łączenie obwodów bez konieczności stosowania dodatkowych listew rozdzielczych.
• Demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: oszczędza czas podczas modernizacji lub wymiany w rozdzielnicy, nie naruszając pozostałych urządzeń.
• Zdejmowanie z szyny DIN bez użycia narzędzi: szybki montaż i demontaż dzięki ergonomicznej dźwigni, co zwiększa wygodę instalacji.
• Charakterystyka B (2A): zapewnia wybiórczą ochronę obwodów o małej impedancji pętli zwarcia, np. instalacje oświetleniowe lub gniazda w budynkach mieszkalnych.

Zgodność z Normami

Wyłącznik nadprądowy Acti9 iC60L jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN, przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy iC60L-B2-3 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających urządzenia AGD, klimatyzatory i pompy ciepła.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest charakterystyka B dla małych prądów zwarciowych.
• Sterowanie i ochrona obwodów sterowniczych w szafach automatyki (PLC, przekaźniki) – w połączeniu z innymi aparatami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 2A zalecany min. 1,5 mm²). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Wyłącznik umożliwia podłączenie dwóch przewodów o różnych przekrojach do jednego zacisku – należy zwrócić uwagę na zgodność z instrukcją.

FAQ

• Czy wyłącznik ma podświetlenie LED? Nie, wyłącznik nie posiada podświetlenia LED. Wyposażony jest w optyczny wskaźnik VisiTrip (mechaniczny), który zmienia kolor na czerwony przy wyzwoleniu.
• Jaki stopień ochrony zapewnia? Producent nie podaje stopnia ochrony w karcie katalogowej. Wyłącznik przeznaczony jest do montażu w rozdzielnicy w suchych pomieszczeniach.
• Jaki tryb pracy styku (zwierny/rozłączny)? Wyłącznik nadprądowy iC60L jest aparatem ochronnym – jego styki główne są normalnie zwarte i rozwierają się tylko w przypadku przeciążenia lub zwarcia. Nie posiada styków pomocniczych.
