Opis i Kluczowe Cechy

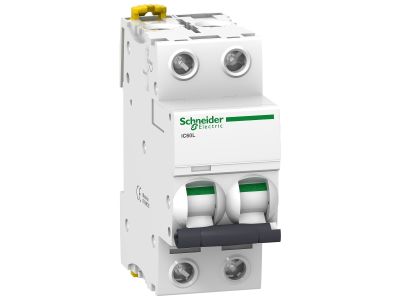

Wyłącznik nadprądowy Acti9 iC60L-B1-2 (symbol A9F93201) to 2-biegunowy aparat o charakterystyce B i prądzie znamionowym 1 A, przeznaczony do ochrony obwodów odbiorczych przed skutkami przetężeń i zwarć. Dzięki charakterystyce B zapewnia selektywną ochronę instalacji z odbiornikami o małych prądach rozruchowych, a jego szerokość modułowa (standardowa dla wyłączników 2-biegunowych) pozwala na oszczędność miejsca w rozdzielnicy. Wyposażono go w optyczny wskaźnik Visi-Trip oraz system ułatwiający demontaż i montaż na szynie DIN.

• Charakterystyka B – prąd znamionowy 1 A: gwarantuje szybkie wyzwalanie w przypadku zwarć i przetężeń w obwodach z odbiornikami o małych prądach rozruchowych, co zwiększa bezpieczeństwo instalacji.
• Optyczny wskaźnik Visi-Trip (biało-czerwony): umożliwia szybką identyfikację stanu wyzwolenia wyłącznika bez konieczności dotykania aparatu – przyspiesza diagnostykę w rozdzielnicy.
• Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach: upraszcza łączenie w pętli i zasilanie wielu obwodów z jednego wyjścia, redukując liczbę zacisków i czas montażu.
• Demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: pozwala na wymianę lub konserwację jednego wyłącznika w wieloaparatowym zestawie bez rozbierania całej rozdzielnicy, co oszczędza czas i minimalizuje ryzyko błędów.
• Zdejmowanie z szyny DIN bez użycia narzędzi: przyspiesza instalację i demontaż, ułatwiając prace modernizacyjne i serwisowe.

Zgodność z Normami

Wyłącznik nadprądowy Acti9 iC60L-B1-2 spełnia wymagania odpowiednich norm europejskich (seria EN 60898) oraz posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi przepisami bezpieczeństwa. Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z aktualnymi standardami DIN.

Zastosowanie

Dzięki charakterystyce B i prądowi 1 A wyłącznik ten sprawdzi się w obwodach, gdzie wymagana jest szybka selektywność i ochrona przed przeciążeniami. Idealnie nadaje się do:

• Ochrony obwodów oświetleniowych (np. LED, żarówki) oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczania układów sterowania, styczników, przekaźników i modułów automatyki o małym poborze prądu.
• Instalacji w rozdzielnicach podrzędnych, gdzie wymagana jest duża gęstość aparatów przy zachowaniu pełnej ochrony zwarciowej.
• Zastosowań w systemach inteligentnego budynku (np. sterowanie roletami, klimatyzacją), gdzie wymagane jest szybkie wyłączenie przy minimalnej przerwie.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika nadprądowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Aparat montuje się na szynie DIN TH35 (35 mm) – zatrzaskuje się bez użycia narzędzi, a demontaż wymaga jedynie wciśnięcia sprężyny. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta, z zachowaniem odpowiedniego momentu dokręcania zacisków oraz przekroju przewodów dostosowanego do prądu znamionowego i obciążenia. Dla bezpieczeństwa zaleca się stosowanie osłon zacisków.

FAQ

• Czy wyłącznik nadprądowy Acti9 iC60L-B1-2 ma wbudowane podświetlenie? Nie, w standardowym wyposażeniu nie ma podświetlenia. Zastosowano optyczny wskaźnik Visi-Trip (biało-czerwone pole), który sygnalizuje wyzwolenie wyłącznika.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Stopień ochrony nie został podany w danych katalogowych. Dla typowej aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm). Szczegóły należy sprawdzić w dokumentacji technicznej producenta.
• Czy wyłącznik działa w trybie pracy ciągłej? Tak, wyłącznik nadprądowy jest przystosowany do ciągłej pracy pod napięciem przy obciążeniu prądem nieprzekraczającym wartości znamionowej (1 A). Wyłącza obwód tylko w przypadku wystąpienia przeciążenia lub zwarcia, działając jako zabezpieczenie.
