Wyłącznik nadprądowy Acti9 iC60L-B0,5-1 B 0,5A 1-biegunowy | A9F93170 Schneider Electric

Opis i Kluczowe Cechy

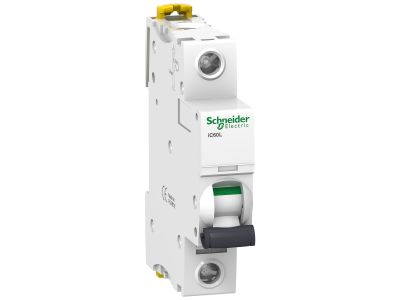

Wyłącznik nadprądowy Acti9 iC60L-B0,5-1 to jednobiegunowe urządzenie zabezpieczające o charakterystyce B i prądzie znamionowym 0,5 A od Schneider Electric (symbol A9F93170). Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć, szczególnie w instalacjach wymagających precyzyjnego dobrania małego prądu. Szerokość modułu 1 moduł (17,5 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej.

• Prąd znamionowy 0,5 A, charakterystyka B: Zapewnia czułą ochronę odbiorników o niskim poborze mocy oraz instalacji z długimi przewodami, minimalizując ryzyko nieuzasadnionych wyłączeń przy rozruchu.
• Podłączenie dwóch przewodów o różnych przekrojach: Umożliwia łatwe łączenie żył zasilających i odpływowych w jednym zacisku, co upraszcza montaż i zwiększa elastyczność okablowania.
• Optyczny wskaźnik Visi-Trip (biało-czerwony): Natychmiastowa wizualna informacja o zadziałaniu wyłącznika – czerwone pole sygnalizuje wyzwolenie, co skraca czas diagnozy w rozdzielnicy.
• Demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: Usprawnia wymianę lub rozbudowę rozdzielnicy bez konieczności demontażu sąsiednich urządzeń, oszczędzając czas instalatora.
• Zdejmowanie z szyny DIN bez użycia narzędzi: Szybkie i wygodne wypięcie wyłącznika za pomocą zatrzasku – idealne przy częstych modyfikacjach instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada oznaczenie CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi dla aparatury modułowej w rozdzielnicach niskiego napięcia.

Zastosowanie

Wyłącznik iC60L-B0,5-1 znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przy niskim prądzie znamionowym. Idealnie nadaje się do zabezpieczania obwodów sterowania, oświetlenia LED, przekładników, zasilaczy oraz innych odbiorników o małej mocy.

• Ochrona obwodów oświetleniowych z diodami LED lub świetlówkami kompaktowymi.
• Zabezpieczenie sterowników PLC, przekaźników i styczników w szafach automatyki.
• Instalacje w budynkach mieszkalnych i komercyjnych, gdzie wymagana jest selektywność przy małych prądach.
• Układy zasilania awaryjnego i systemy sygnalizacji.

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wyłącznik mocuje się na szynie TH35 (DIN) bez użycia narzędzi – wystarczy wcisnąć go aż do zaskoczenia zatrzasku. Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego obwodu (zalecana wartość dla 0,5 A: co najmniej 0,75 mm², choć może być większy ze względu na wytrzymałość mechaniczną). Przy podłączaniu dwóch przewodów upewnij się, że ich łączny przekrój nie przekracza maksymalnej pojemności zacisku.

FAQ

• Czy wyłącznik posiada wskaźnik zadziałania? Tak, wyposażono go w optyczny wskaźnik Visi-Trip – czerwone pole sygnalizuje wyzwolenie, białe oznacza stan normalny.
• Jak mogę podłączyć dwa przewody o różnych przekrojach? Zacisk wyłącznika umożliwia jednoczesne wprowadzenie dwóch przewodów (np. 0,75 mm² i 1,5 mm²) – należy je wsunąć razem i dokręcić śrubę. Sprawdź w instrukcji maksymalną łączną średnicę.
• Jak zdjąć wyłącznik z szyny DIN bez narzędzi? Naciśnij dźwignię zatrzasku znajdującą się na górze obudowy – wyłącznik wypnie się do przodu. Nie trzeba odkręcać żadnych śrub ani demontować szyny łączeniowej.
