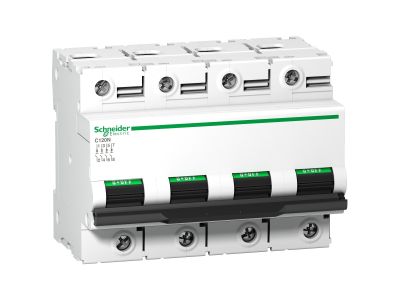

Wyłącznik nadprądowy Acti9 C120N-B80-4 B 80A 4P | A9N18353 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 o symbolu A9N18353 to czterobiegunowe urządzenie modułowe z charakterystyką wyzwalania B i prądem znamionowym 80A. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć, zapewnia niezawodne zabezpieczenie obwodów o znacznym obciążeniu w rozdzielnicach głównych i podrozdzielnicach.

• Charakterystyka B: Wyzwalanie przy prądzie od 3 do 5 krotności prądu znamionowego – odpowiednia do obwodów o małych prądach rozruchowych, takich jak oświetlenie i gniazda wtykowe.
• Prąd znamionowy 80 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego w układach trójfazowych (np. TN-S), co zwiększa bezpieczeństwo obsługi i serwisu.
• Seria Acti9: Nowoczesna konstrukcja modułowa do montażu na szynie TH35, zapewniająca łatwą integrację z rozdzielnicami oraz niezawodność w eksploatacji.

Zgodność z Normami

Wyłącznik nadprądowy Acti9 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z rygorystycznymi standardami dla aparatury modułowej instalowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Wyłącznik A9N18353 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia o podwyższonej mocy, takie jak piece, klimatyzatory czy pompy.
• Stosowany jako wyłącznik główny w tablicach rozdzielczych obiektów o większym zapotrzebowaniu na energię.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 80 A, a dokręcenie zacisków przeprowadzić zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac zawsze należy upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to wyłącznik nadprądowy z charakterystyką B, co oznacza wyzwalanie przy prądzie od 3 do 5 krotności prądu znamionowego. Taka charakterystyka jest zalecana do obwodów o małych prądach rozruchowych, np. oświetlenia i gniazd wtykowych.
• Ile biegunów ma wyłącznik A9N18353? Model jest czterobiegunowy (4P), co pozwala na odłączanie wszystkich trzech faz oraz przewodu neutralnego. Zapewnia to pełną ochronę w układach trójfazowych z przewodem neutralnym.
• Do jakich obwodów jest zalecany ten wyłącznik? Ze względu na charakterystykę B i prąd 80 A sprawdza się w obwodach o charakterze rezystancyjnym oraz tam, gdzie prądy rozruchowe są niewielkie – np. w oświetleniu, gniazdach, małych silnikach. Nie jest zalecany do obwodów z silnikami o dużym prądzie rozruchowym (tam odpowiednia będzie charakterystyka C lub D).
