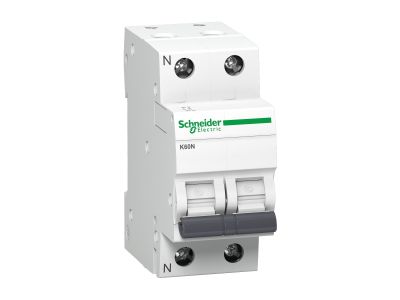

Wyłącznik nadprądowy Acti 9 K60N 6KA B16 1P+N | A9K01616 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 K60N (symbol A9K01616) to jednobiegunowy wyłącznik z członem neutralnym (1P+N) o prądzie znamionowym 16A i charakterystyce B. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach niskiego napięcia. Wyposażony w wyzwalacz termomagnetyczny, łączy zabezpieczenie przeciążeniowe i zwarciowe w jednym urządzeniu.

• Prąd znamionowy 16 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. gniazd wtyczkowych i obwodów oświetleniowych, bez ryzyka przegrzania.
• Charakterystyka B: gwarantuje wyłączenie przy prądach zwarciowych od 3 do 5-krotności prądu znamionowego – idealna do ochrony odbiorników o charakterze rezystancyjnym i małych silników.
• Zdolność zwarciowa 6 kA: zapewnia niezawodne przerwanie prądów zwarciowych w typowych warunkach domowych i biurowych, zwiększając bezpieczeństwo instalacji.
• Technologia termomagnetyczna: łączy w sobie zabezpieczenie termiczne przed przeciążeniem i magnetyczne przed zwarciem, co pozwala na szybką i precyzyjną reakcję w obu przypadkach.
• Położenie neutralne po lewej stronie: ułatwia identyfikację i montaż w standardowych rozdzielnicach modułowych.
• Norma EN/IEC 60898-1 oraz certyfikaty OVE i VDE: potwierdzają zgodność z europejskimi wymaganiami oraz dopuszczenie do stosowania w wielu krajach.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 K60N spełnia wymagania normy EN/IEC 60898-1. Posiada certyfikaty OVE i VDE, które świadczą o bezpieczeństwie użytkowania i zgodności z obowiązującymi przepisami w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do stosowania w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.

• Ochrona obwodów gniazd wtyczkowych w gospodarstwach domowych i biurach.
• Zabezpieczenie obwodów oświetleniowych przed przeciążeniem i zwarciem.
• Ochrona obwodów zasilających urządzenia AGD, RTV i małe maszyny.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (przy odpowiednim doborze charakterystyki).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania śrub zaciskowych oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta, aby zapewnić prawidłowe działanie i bezpieczeństwo.

FAQ

• Czy wyłącznik nadprądowy K60N nadaje się do ochrony obwodów z silnikami? Charakterystyka B jest przeznaczona do obwodów o niewielkich prądach rozruchowych, np. małych silników lub pomp. W przypadku odbiorników z dużym prądem rozruchu (np. sprężarki, silniki przemysłowe) zaleca się zastosowanie wyłączników z charakterystyką C lub D.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi producenta zdolność zwarciowa wynosi 6 kA – wystarczająca do ochrony typowych instalacji domowych i biurowych.
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie, jest to standardowy wyłącznik nadprądowy bez dodatkowej sygnalizacji. Stan zadziałania można rozpoznać po położeniu dźwigni (wyłączony / załączony).
