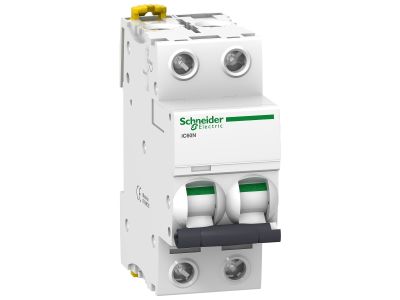

Wyłącznik nadprądowy Acti 9 IC60N 6KA D63 2P | A9F05263 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60N od Schneider Electric, oznaczony symbolem A9F05263, to dwubiegunowy (2P) aparat modułowy o prądzie znamionowym 63 A i charakterystyce D. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania 6 kA zapewnia bezpieczne odcinanie obwodu przy dużych prądach zwarciowych.

• Prąd znamionowy 63 A: Umożliwia zabezpieczanie obwodów o znacznym obciążeniu, np. linii doprowadzających do rozdzielni głównych lub silników o dużym poborze prądu.
• Zdolność wyłączania 6 kA: Gwarantuje skuteczne i bezpieczne przerwanie prądu zwarciowego, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka D: Przystosowana do obciążeń o charakterze indukcyjnym i dużym prądzie rozruchowym (silniki, transformatory). Wyłącza w zakresie 10–20-krotności prądu znamionowego, co zapobiega niepotrzebnym zadziałaniom przy rozruchu.
• Liczba biegunów 2P: Dwa bieguny zabezpieczające pozwalają na ochronę obwodów jednofazowych lub dwufazowych (np. 230 V AC) z jednoczesnym wyłączaniem fazy i neutralnego.
• Seria Acti 9 IC60N: Kompaktowa konstrukcja i sprawdzona niezawodność w instalacjach mieszkaniowych oraz komercyjnych – łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60N został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami norm serii IEC/EN 60898 i IEC/EN 60947-2 (w zależności od wersji aplikacji).

Zastosowanie

Dzięki charakterystyce D i wysokiemu prądowi znamionowemu wyłącznik A9F05263 sprawdza się w obwodach o dużych prądach rozruchowych i wymagających ochrony przed przeciążeniem oraz zwarciem.

• Ochrona obwodów zasilających silniki elektryczne (pompy, sprężarki, wentylatory) w budownictwie komercyjnym i przemysłowym.
• Zabezpieczenie linii doprowadzających do rozdzielnic głównych w obiektach mieszkalnych i biurowych o dużym zapotrzebowaniu na moc.
• Stosowanie w obwodach transformatorów, dławików i innych odbiorników o charakterze indukcyjnym.
• Ochrona instalacji tymczasowych lub rozbudowanych systemów gniazd w warsztatach i magazynach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z prądem znamionowym 63 A i lokalnymi normami (zalecany min. 16 mm² Cu). Moment dokręcania zacisków stosuj według dokumentacji producenta (standardowo 2–3,5 Nm, sprawdź instrukcję).

FAQ

• Do jakich obwodów przeznaczona jest charakterystyka D? Charakterystyka D jest zalecana do obwodów z urządzeniami o dużym prądzie rozruchowym, takimi jak silniki indukcyjne, transformatory czy spawarki. Wyłącza przy prądzie 10–20-krotności prądu znamionowego, co zapobiega niepotrzebnym zadziałaniom podczas rozruchu.
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania przy zwarciu wynosi 6 kA (przy napięciu znamionowym zgodnym z instalacją). Oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy do 6000 A bez uszkodzenia.
• Czy wyłącznik nadprądowy 2P może być stosowany w obwodzie trójfazowym? W obwodach trójfazowych (3L+N lub 3L) wymagany jest wyłącznik 3P lub 4P. Model 2P stosuje się w obwodach jednofazowych (faza + neutralny) lub do ochrony dwóch faz w instalacji dwufazowej – nie zastępuje wyłącznika trójbiegunowego.
