Wyłącznik nadprądowy Acti 9 IC60L 15KA Z4 3P | A9F92304 Schneider Electric

Opis i Kluczowe Cechy

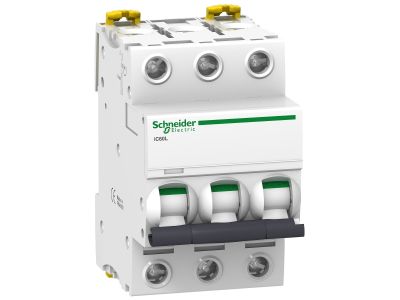

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F92304 to trójbiegunowe zabezpieczenie obwodów elektrycznych przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania Z4 i zdolność zwarciowa 15 kA sprawiają, że urządzenie nadaje się do instalacji o podwyższonych wymaganiach dotyczących selektywności i wytrzymałości zwarciowej. Szerokość modułu odpowiada standardowi 3 modułów (18 mm na biegun) – kompatybilny z typowymi rozdzielnicami.

• Znamionowa zdolność zwarciowa 15 kA: wysoki margines bezpieczeństwa w przypadku zwarcia w instalacji o dużym prądzie zwarciowym, minimalizują ryzyko uszkodzenia przewodów i urządzeń końcowych.
• Charakterystyka wyzwalania Z4: dedykowana krzywa czasowo-prądowa odpowiednia dla obwodów, w których występują specyficzne wymagania dotyczące selektywności (szczegóły w dokumentacji projektowej).
• Trzy bieguny (3P): umożliwiają kompleksową ochronę trójfazowych obwodów zasilających (L1, L2, L3) jednym urządzeniem, upraszczając montaż i oszczędzając miejsce w rozdzielnicy.
• Seria Acti 9 IC60L firmy Schneider Electric: sprawdzona platforma aparatury modułowej, zapewniająca pełną kompatybilność mechaniczną i elektryczną z akcesoriami systemu (np. wyzwalaczami wzrostowymi, zestykami pomocniczymi).
• Uniwersalne zastosowanie: przeznaczony do ochrony obwodów w budownictwie mieszkaniowym oraz komercyjnym, zgodnie z przeznaczeniem opisanym w dokumentacji producenta.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Jest zgodny z międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych, co gwarantuje niezawodną ochronę instalacji i użytkowników.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L 15kA Z4 3P znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem, szczególnie w obwodach trójfazowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz komercyjnych.
• Zabezpieczenie obwodów siłowych (np. gniazda siłowe, maszyny) w obiektach użyteczności publicznej i przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach nowych instalacji oraz podczas modernizacji istniejących układów.
• Element selektywnego systemu zabezpieczeń sterowanego wyzwalaczami wzrostowymi lub przekładnikami Ferrantiego (przy współpracy z akcesoriami serii Acti 9).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód nie znajduje się pod napięciem. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zgodnie z obowiązującymi normami), a moment dokręcania zacisków – według danych zawartych w dokumentacji techniczno-ruchowej producenta. Po zamontowaniu sprawdzić poprawność działania oraz oznakować obwód.

FAQ

• Jaki jest prąd znamionowy (In) tego wyłącznika? Prąd znamionowy nie został podany w dostępnych danych wejściowych. Aby ustalić dokładną wartość, należy odczytać etykietę na produkcie lub sprawdzić szczegółową kartę katalogową producenta (symbol A9F92304 może odpowiadać konkretnemu prądowi w serii IC60L).
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Wyłącznik nadprądowy nie jest wyposażony w podświetlenie – jego podstawową funkcją jest automatyczne wyłączanie obwodu w przypadku przeciążenia lub zwarcia. Stan zadziałania sygnalizowany jest mechanicznym położeniem dźwigni (ON/OFF/TRIP).
• Jaki jest stopień ochrony IP wyłącznika? Stopień ochrony obudowy wyłącznika nie został podany w danych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach charakteryzuje się stopniem ochrony IP20 (osłona przed dotknięciem palcem, brak ochrony przed wodą). Należy dobrać obudowę rozdzielnicy odpowiednią do warunków środowiskowych.
