Wyłącznik nadprądowy Acti 9 IC60L 15KA Z10 1P | A9F92110 Schneider Electric

Opis i Kluczowe Cechy

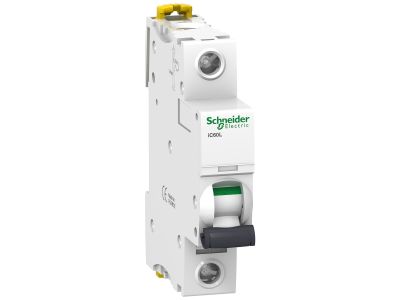

Wyłącznik nadprądowy Acti 9 IC60L o oznaczeniu katalogowym A9F92110 to jednobiegunowe urządzenie zabezpieczające przeznaczone do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć. Model o charakterystyce Z10 i zdolności wyłączania 15 kA zapewnia szybką i skuteczną reakcję w obwodach o podwyższonym ryzyku zwarciowym. Kompaktowa budowa w standardzie 1 modułu ułatwia montaż w rozdzielnicach modułowych.

• Charakterystyka Z10 (prąd znamionowy 10 A): Szybkie wyłączenie przy przeciążeniach i zwarciach – idealna do obwodów z dużymi prądami rozruchowymi oraz wrażliwymi odbiornikami elektronicznymi.
• Zdolność wyłączania 15 kA: Wysoki poziom ochrony w instalacjach o znacznym potencjale zwarciowym, minimalizuje ryzyko uszkodzenia kabli i urządzeń.
• Wykonanie jednobiegunowe (1P): Zajmuje jeden moduł na szynie TH35, co pozwala oszczędzać miejsce w rozdzielnicy i upraszcza projektowanie układów ochrony.
• Technologia Acti 9: Sprawdzona linia aparatury modułowej Schneider Electric gwarantująca niezawodność i zgodność z wymaganiami współczesnych instalacji mieszkaniowych oraz komercyjnych.
• Szybki montaż i bezpieczna obsługa: Wyraźne oznakowanie stanu pracy (ON/OFF) oraz zaciski z podwójną komorą ułatwiające przyłączenie przewodów bez ryzyka poluzowania.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany zgodnie z europejskimi standardami dotyczącymi sprzętu ochronnego w instalacjach niskiego napięcia. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Urządzenie przystosowane do montażu w obwodach zgodnych z normami obowiązującymi w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Wyłącznik nadprądowy A9F92110 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona przewodów przed skutkami zwarć i przeciążeń – zarówno w instalacjach domowych, jak i obiektach komercyjnych. Charakterystyka Z10 czyni go szczególnie przydatnym w obwodach o charakterze przemysłowym i sterowniczym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych oraz biurowych.
• Zabezpieczanie obwodów zasilających urządzenia o dużych prądach rozruchowych, takich jak silniki, transformatory czy zasilacze impulsowe.
• Stosowanie w rozdzielnicach sterowniczych (np. do zabezpieczania styczników, przekaźników, układów PLC) wymagających szybkiej reakcji wyłącznika.
• Element instalacji automatyki budynkowej – ochrona obwodów sygnalizacyjnych, sterowników i czujników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti 9 IC60L może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami instalacji – zalecany przekrój to 1–25 mm² (linka / drut). Zaciski dokręcać momentem 2,8 Nm (zgodnie z dokumentacją producenta). Po montażu sprawdzić poprawność działania poprzez włączenie/wyłączenie wyłącznika oraz brak napięcia na zaciskach wyjściowych.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Wyłącznik nadprądowy Acti 9 IC60L nie jest wyposażony w podświetlenie. Stan pracy (ON/OFF) jest sygnalizowany mechanicznie poprzez położenie dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Wyłączniki nadprądowe Acti 9 standardowo wykonane są z ochroną IP20, co oznacza zabezpieczenie przed dotknięciem palcem i ciałami stałymi o średnicy ≥12,5 mm – wymagany jest montaż wewnątrz rozdzielnicy o wyższym stopniu IP.
• Do czego służy charakterystyka Z10 – jakie ma zastosowanie? Charakterystyka Z (o prądzie znamionowym 10 A) charakteryzuje się bardzo szybkim wyzwalaniem przy małych przeciążeniach (w porównaniu do charakterystyk B/C/D). Stosuje się ją głównie do ochrony obwodów z urządzeniami wrażliwymi na przetężenia oraz tam, gdzie wymagana jest ochrona przed zwarciami w bardzo krótkim czasie (instalacje sterownicze, automatyka).
