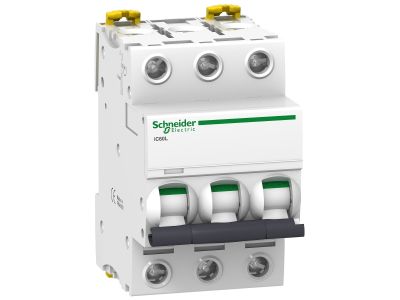

Wyłącznik nadprądowy Acti 9 IC60L 15KA Z0,5 3P | A9F92370 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L firmy Schneider Electric (symbol A9F92370) to trzybiegunowy aparat modułowy o prądzie znamionowym 0,5 A i zdolności zwarciowej 15 kA. Charakterystyka wyzwalania Z została zaprojektowana do precyzyjnej ochrony obwodów z urządzeniami elektronicznymi. Konstrukcja umożliwia podłączenie dwóch przewodów o różnych przekrojach oraz szybki demontaż bez narzędzi.

• Prąd znamionowy 0,5 A: precyzyjna ochrona obwodów o bardzo małym obciążeniu (np. układy sterowania, automatyka) bez ryzyka zbędnych wyłączeń.
• Zdolność zwarciowa 15 kA: wysoki poziom bezpieczeństwa w instalacjach przemysłowych i budynkowych, gdzie mogą wystąpić duże prądy zwarciowe.
• Charakterystyka wyzwalania Z: dedykowana do obwodów z wrażliwymi odbiornikami elektronicznymi, zapewniająca szybkie odcięcie przy zachowaniu selektywności.
• Optyczny wskaźnik Visi-Trip (biało-czerwony): wyraźnie sygnalizuje zadziałanie wyłącznika, co ułatwia lokalizację wyzwolonego aparatu bez otwierania rozdzielnicy.
• Możliwość podłączenia dwóch przewodów o różnych przekrojach: upraszcza rozgałęzianie obwodów i redukuje potrzebę stosowania dodatkowych listew zaciskowych.
• Demontaż z szyny DIN bez użycia narzędzi oraz demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: przyspiesza prace modernizacyjne i serwisowe w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada oznaczenie CE. Urządzenie zostało zaprojektowane zgodnie z obowiązującymi standardami dla aparatury modułowej niskiego napięcia, co gwarantuje niezawodne działanie w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Trzybiegunowy wyłącznik nadprądowy Acti 9 IC60L o charakterystyce Z i niskim prądzie znamionowym znajduje zastosowanie wszędzie tam, gdzie wymagana jest dokładna ochrona obwodów małej mocy z elementami elektronicznymi.

• Ochrona obwodów sterowania w maszynach i urządzeniach przemysłowych (np. przekaźniki, PLC, czujniki).
• Zabezpieczenie torów zasilających szafy automatyki oraz rozdzielnice pomocnicze w budynkach użyteczności publicznej.
• Stosowanie w instalacjach oświetlenia awaryjnego i sygnalizacji, gdzie krytyczny jest dobór małego prądu znamionowego.
• Idealny do selektywnej ochrony obwodów z wrażliwymi odbiornikami elektronicznymi w sieciach IT/TN.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti 9 IC60L powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (0,5 A), a moment dokręcania zacisków – według dokumentacji producenta. Wyłącznik umożliwia podłączenie dwóch przewodów o różnych przekrojach – szczegółowe dane znajdują się w karcie katalogowej. Przed demontażem należy odłączyć zasilanie demontowanego toru.

FAQ

• Czy wyłącznik ma wskaźnik zadziałania? Tak, jest wyposażony w optyczny wskaźnik Visi-Trip (biało-czerwony), który po wyzwoleniu zmienia kolor na czerwony, umożliwiając szybką identyfikację wyłączonego obwodu.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystyka Z – stosowana przede wszystkim w obwodach z odbiornikami o charakterze rezystancyjno-półprzewodnikowym, gdzie wymagana jest bardzo precyzyjna ochrona przy niskich prądach (np. obwody sterowania, elektronika).
• Czy można demontować wyłącznik bez narzędzi? Tak, konstrukcja umożliwia zdjęcie aparatu z szyny DIN bez użycia narzędzi. Dodatkowo istnieje możliwość demontażu pojedynczego wyłącznika bez konieczności zdejmowania szyny łączeniowej, co ułatwia prace serwisowe.
