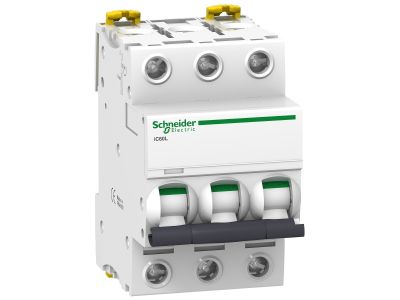

Wyłącznik nadprądowy Acti 9 IC60L 15KA K6 3P | A9F95306 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L (symbol A9F95306) zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń oraz zwarć. Dzięki zdolności zwarciowej 15 kA, charakterystyce wyzwalania K6 i wykonaniu 3-biegunowym, urządzenie sprawdza się w obwodach trójfazowych o podwyższonych wymaganiach bezpieczeństwa.

• Zdolność zwarciowa 15 kA: gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Charakterystyka K6 (prąd znamionowy 6 A): przystosowana do obwodów o charakterze indukcyjnym (silniki, transformatory) – wyzwalanie magnetyczne następuje przy wyższych wartościach prądu, co zapobiega zbędnym zadziałaniom podczas rozruchu.
• Wykonanie 3-biegunowe (3P): umożliwia kompleksową ochronę wszystkich faz w sieci trójfazowej, np. w rozdzielnicach głównych lub podrozdzielnicach.
• Seria Acti 9 IC60L: sprawdzona konstrukcja modularna, kompatybilna z szyną TH35, z możliwością rozbudowy o akcesoria (styki pomocnicze, wyzwalacze wzrostowe/napięciowe).
• Ochrona przed przeciążeniem i zwarciem: dwie funkcje w jednym urządzeniu – człon termiczny (przeciążenie) i elektromagnetyczny (zwarcie) – upraszcza projektowanie i montaż instalacji.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami standardów DIN.

Zastosowanie

Dzięki charakterystyce K6 i zdolności zwarciowej 15 kA, wyłącznik IC60L znajduje zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym, szczególnie tam, gdzie występują odbiorniki o charakterze indukcyjnym.

• Ochrona obwodów trójfazowych w tablicach rozdzielczych budynków mieszkalnych i biurowych.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów oraz innych urządzeń z dużym prądem rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach komercyjnych (sklepy, magazyny, małe zakłady produkcyjne).
• Ochrona linii kablowych w obwodach oświetleniowych i gniazd wtyczkowych o mocy odpowiedniej dla prądu 6 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (6 A) oraz spodziewanego obciążenia. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta, aby zapewnić pewny i trwały kontakt elektryczny.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika Acti 9 IC60L? Znamionowa zdolność zwarciowa wynosi 15 kA – zapewnia bezpieczne wyłączenie przy bardzo wysokich prądach zwarciowych, typowych w instalacjach komercyjnych i przemysłowych.
• Do jakich obwodów zalecana jest charakterystyka K6? Charakterystyka K6 jest przeznaczona do obwodów, w których występują silniki, transformatory i inne odbiorniki indukcyjne. Pozwala uniknąć zbędnych zadziałań podczas rozruchu, zachowując ochronę przed zwarciem.
• Czy wyłącznik można montować na szynie DIN? Tak – wyłącznik nadprądowy Acti 9 IC60L jest przystosowany do montażu na standardowej szynie TH35 (35 mm) w rozdzielnicach modułowych. Kliknięcie zatrzasku mocuje go trwale.
