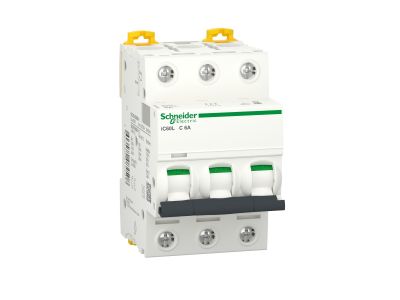

Wyłącznik nadprądowy Acti 9 IC60L 15KA C6 3P | A9F94306 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L (symbol A9F94306) firmy Schneider Electric to kompaktowy aparat modułowy przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć. Model o prądzie znamionowym 6 A i charakterystyce C zapewnia selektywne wyłączanie w obwodach z urządzeniami o podwyższonym prądzie rozruchowym, np. silnikami czy transformatorami. Dzięki zdolności zwarciowej 15 kA gwarantuje niezawodne bezpieczeństwo nawet w instalacjach o wysokim potencjale prądu zwarciowego. Wersja 3-biegunowa idealnie sprawdza się w układach trójfazowych.

• Prąd znamionowy 6 A: Ochrona przewodów o małym przekroju, np. w obwodach oświetleniowych lub sterowniczych, przed przeciążeniem bez ryzyka zbędnych wyłączeń w normalnej pracy.
• Charakterystyka C: Wyłącznik o podwyższonej odporności na chwilowe prądy rozruchowe – doskonały do silników, pomp, sprężarek i innych odbiorników z charakterystyką indukcyjną.
• Zdolność zwarciowa 15 kA: Wysoki poziom bezpieczeństwa w miejscach o dużych prądach zwarciowych (np. w pobliżu transformatorów), minimalizujący ryzyko uszkodzenia instalacji.
• Trzy bieguny (3P): Kompletna ochrona obwodów trójfazowych w jednym module – oszczędność miejsca w rozdzielnicy i prostszy montaż.
• Seria Acti 9 IC60L: Niezawodna konstrukcja Schneider Electric o sprawdzonej trwałości mechanicznej i elektrycznej, spełniająca wymagania nowoczesnych instalacji mieszkaniowych i komercyjnych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi wyłączników nadprądowych (standard DIN) oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują bezpieczną pracę w instalacjach budowlanych. Dokładne numery norm znajdują się w dokumentacji producenta.

Zastosowanie

Wyłącznik Acti 9 IC60L znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i selektywność wyłączeń. Dzięki charakterystyce C i wysokiej zdolności zwarciowej nadaje się szczególnie do obwodów z odbiornikami o dużym prądzie rozruchowym.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz biurowych (szczególnie przy dłuższych liniach kablowych).
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i sprężarek w instalacjach przemysłowych i komercyjnych.
• Ochrona obwodów sterowniczych i zasilających w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym oraz użyteczności publicznej.
• Stosowanie w układach trójfazowych, np. przy zasilaniu maszyn, klimatyzatorów czy kotłów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach zamkniętych. Przed montażem należy dobrać przekrój przewodów odpowiedni do prądu znamionowego (6 A) oraz sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta. Zaleca się także zachowanie odpowiednich odstępów od innych aparatów dla zapewnienia prawidłowej wentylacji.

FAQ

• Czy wyłącznik ma podświetlenie LED? Nie, wyłączniki nadprądowe Acti 9 IC60L nie są wyposażone w podświetlenie. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem położenia styków (czerwona/zielona barwa).
• Jaki jest stopień ochrony? Aparatura modułowa montowana w rozdzielnicy standardowo posiada stopień ochrony IP20 – chroni przed dotknięciem części niebezpiecznych, ale nie przed wilgocią. Wymagana jest obudowa rozdzielnicy o odpowiednim IP.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C wyzwala w zakresie 5–10-krotności prądu znamionowego, co zapewnia selektywność z wyłącznikami różnicowymi oraz odporność na prądy rozruchowe typowe dla silników. Dla obwodów czysto rezystancyjnych (np. grzejniki) lepsza jest charakterystyka B, a dla dużych obciążeń udarowych (np. transformatory) – D.
