Wyłącznik nadprądowy Acti 9 IC60L 15KA C6 2P | A9F94206 Schneider Electric

Opis i Kluczowe Cechy

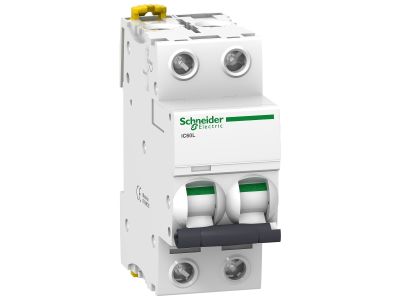

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F94206 zapewnia ochronę kabli i przewodów przed skutkami przeciążeń oraz zwarć. Urządzenie o prądzie znamionowym 6 A i charakterystyce C znajduje zastosowanie w budownictwie mieszkaniowym i komercyjnym. Dzięki zdolności zwarciowej 15 kA oraz konstrukcji 2-biegunowej gwarantuje bezpieczne odłączanie obwodów nawet w warunkach wysokiego prądu zwarciowego.

• Prąd znamionowy 6 A (charakterystyka C): Dopasowany do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych, oświetlenia lub małych silników – charakterystyka C wyzwala przy prądach 5–10 In, co zapewnia selektywność w obwodach z urządzeniami o podwyższonym prądzie rozruchu.
• Zdolność zwarciowa 15 kA: Wysoka wydajność wyłączania prądów zwarciowych w instalacjach przemysłowych i komercyjnych, minimalizuje ryzyko uszkodzenia przewodów i urządzeń końcowych.
• 2 bieguny (2P): Umożliwia jednoczesne odłączanie fazy i przewodu neutralnego, zwiększając bezpieczeństwo w obwodach jednofazowych.
• Seria Acti 9 IC60L: Sprawdzona konstrukcja modułowa, kompatybilna z szyną TH35 oraz akcesoriami systemu Acti 9 (np. wyzwalacze wzrostowe, sygnalizatory położenia).
• Szerokość modułu: Standardowa szerokość 2 modułów (36 mm) ułatwia zabudowę w rozdzielnicach – nie wymaga dodatkowej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i użytkowanie zgodne z dokumentacją producenta oraz przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L 15kA C6 2P jest przeznaczony do ochrony obwodów w instalacjach niskiego napięcia. Sprawdza się w szczególności w:

• budownictwie mieszkaniowym – ochrona obwodów gniazd wtyczkowych, oświetlenia i małych urządzeń AGD,
• obiektach komercyjnych (biura, sklepy) – zabezpieczenie linii zasilających gniazda komputerowe, oświetlenie LED,
• instalacjach przemysłowych – ochrona obwodów sterowania, małych silników i transformatorów,
• rozdzielnicach głównych i podrozdzielnicach – jako element selektywnej ochrony przepięciowej i zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym (6 A) oraz warunkami instalacji. Moment dokręcania śrub zacisków – według dokumentacji producenta (standardowo 2–3 Nm dla przewodów miedzianych). Po zakończeniu montażu sprawdź poprawność działania i ciągłość ochrony.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Wyłącznik nadprądowy Acti 9 IC60L A9F94206 ma zdolność zwarciową 15 kA, co pozwala na bezpieczne wyłączenie prądu zwarciowego o wartości do 15 000 A.
• Jaka charakterystyka wyzwalania jest zastosowana? Urządzenie posiada charakterystykę C, która wyzwala przy prądzie od 5 do 10-krotności prądu znamionowego (In). Jest zalecana do zabezpieczania obwodów z urządzeniami o podwyższonym prądzie rozruchu, np. silniki, transformatory.
• Ile biegunów ma ten wyłącznik? Jest to wersja 2-biegunowa (2P), co oznacza, że jednocześnie odłącza zarówno fazę, jak i neutralny. Stosowana głównie w obwodach jednofazowych.
