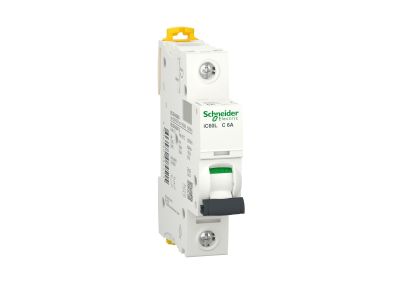

Wyłącznik nadprądowy Acti 9 IC60L 15KA C6 1P | A9F94106 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L o symbolu A9F94106 to jednobiegunowe zabezpieczenie o prądzie znamionowym 6 A, zdolności zwarciowej 15 kA i charakterystyce C. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach niskiego napięcia. Kompaktowa szerokość modułu ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów oświetleniowych i gniazd wtykowych o niewielkim obciążeniu, co zapobiega przegrzewaniu przewodów.
• Zdolność zwarciowa 15 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych nawet w instalacjach o podwyższonym potencjale zwarciowym, zwiększając trwałość i niezawodność.
• Charakterystyka C: dedykowana do obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory) oraz obwodów, w których występują chwilowe prądy rozruchowe.
• 1 biegun (1P): zabezpiecza jedną fazę, umożliwiając selektywne wyłączanie przy zachowaniu pozostałych faz w układzie trójfazowym.
• Kompatybilność z serią Acti 9: bezproblemowe łączenie z innymi urządzeniami modułowymi tej serii, co upraszcza projektowanie rozdzielnic.

Zgodność z Normami

Wyłącznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami międzynarodowych norm dla wyłączników nadprądowych. Posiada certyfikat CE oraz spełnia standardy bezpieczeństwa obowiązujące w Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy IC60L stosowany jest w rozdzielnicach mieszkaniowych, biurowych oraz obiektach komercyjnych do ochrony obwodów odbiorczych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Zabezpieczanie obwodów z silnikami jednofazowymi i urządzeniami indukcyjnymi.
• Stosowanie w tablicach rozdzielczych w małych obiektach usługowych i biurach.
• Montaż w rozdzielnicach przemysłowych jako zabezpieczenie linii sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie instaluje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami i prądem znamionowym wyłącznika. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania.

FAQ

• Czy ten wyłącznik można stosować w instalacjach trójfazowych? Tak, ale jako zabezpieczenie pojedynczej fazy. Do ochrony całego obwodu trójfazowego potrzebne są trzy sztuki.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C wyzwala przy prądzie 5–10-krotności prądu znamionowego, przez co nadaje się do obwodów z silnikami i transformatorami o podwyższonym prądzie rozruchowym.
• Jaki stopień ochrony ma wyłącznik? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy posiada typowy stopień ochrony IP20 (obudowa rozdzielnicy zapewnia wyższy IP).
