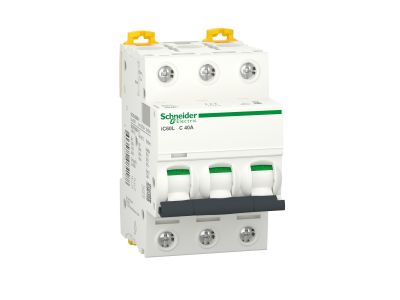

Wyłącznik nadprądowy Acti 9 IC60L 15KA C40 3P | A9F94340 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F94340 to trójbiegunowe zabezpieczenie obwodów w instalacjach elektrycznych. Zaprojektowany przez firmę Schneider Electric, oferuje prąd znamionowy 40 A, charakterystykę wyzwalania C oraz zdolność zwarciową 15 kA, co gwarantuje skuteczną ochronę kabli i przewodów przed przeciążeniami i zwarciami w budynkach mieszkalnych i komercyjnych.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę obwodów o dużym obciążeniu, takich jak kuchnie elektryczne, piece czy pompy, bez ryzyka przegrzania przewodów.
• Charakterystyka wyzwalania C: Odporność na krótkotrwałe prądy rozruchowe silników i urządzeń indukcyjnych, co minimalizuje niepotrzebne wyłączenia.
• Zdolność zwarciowa 15 kA: Gwarantuje skuteczne przerwanie prądu zwarciowego nawet w miejscach o podwyższonym ryzyku, zwiększając bezpieczeństwo instalacji.
• Konstrukcja 3-biegunowa (3P): Idealna do zabezpieczania obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Seria Acti 9 IC60L: Sprawdzona niezawodność w profesjonalnych instalacjach, łatwy montaż na szynie DIN TH35.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczne użytkowanie w instalacjach niskiego napięcia w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Wyłącznik nadprądowy IC60L znajduje szerokie zastosowanie w ochronie obwodów odbiorczych i rozdzielczych. Dzięki charakterystyce C i wysokiej zdolności zwarciowej sprawdza się w miejscach, gdzie występują obciążenia indukcyjne.

• Zabezpieczenie obwodów gniazd wtykowych i linii oświetleniowych w budynkach mieszkalnych.
• Ochrona obwodów siłowych (silniki, pompy, sprężarki) w obiektach komercyjnych i przemysłowych lekkich.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Zabezpieczenie instalacji w lokalach usługowych, biurach i sklepach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręć zaciski momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego (40 A) oraz warunków zwarciowych.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? Wyłącznik nadprądowy Acti 9 IC60L wyposażony jest w mechaniczny wskaźnik położenia styków (czerwona/zielona kropka), który informuje o stanie wyłączenia.
• Jaki stopień ochrony ma to urządzenie? Aparatura modułowa montowana w rozdzielnicy posiada typowy stopień ochrony IP20 (ochrona przed dotknięciem palcami). Dokładny stopień dla samego wyłącznika znajduje się w karcie katalogowej producenta.
• Czy można go stosować w sieci trójfazowej 400 V? Tak, trójbiegunowa wersja (3P) przeznaczona jest do zabezpieczania obwodów trójfazowych o napięciu znamionowym 400 V międzyfazowym (typowe dla sieci niskiego napięcia w Europie).
