Wyłącznik nadprądowy Acti 9 IC60L 15KA C4 2P | A9F94204 Schneider Electric

Opis i Kluczowe Cechy

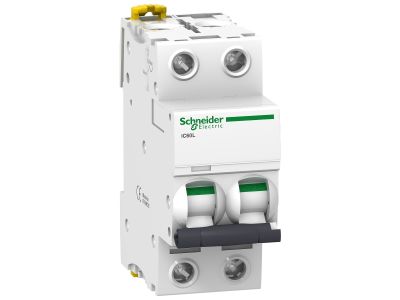

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L o symbolu A9F94204 to dwubiegunowe urządzenie zabezpieczające obwody odbiorcze przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania C oraz znamionowa zdolność zwarciowa 15 kA gwarantują skuteczną ochronę instalacji w warunkach wysokich prądów zwarciowych, co przekłada się na bezpieczeństwo użytkowania i trwałość przewodów w budynkach mieszkalnych oraz obiektach komercyjnych.

• Charakterystyka C (4 A): Zapewnia selektywną ochronę przed przeciążeniami i zwarciami w obwodach o umiarkowanych prądach rozruchowych (silniki, transformatory), minimalizując ryzyko zbędnych wyłączeń.
• Znamionowa zdolność zwarciowa 15 kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego do 15 000 A, chroniąc kable i aparaturę przed uszkodzeniami termicznymi i dynamicznymi.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne odłączanie fazy i przewodu neutralnego w instalacjach jednofazowych, zapewniając pełną izolację obwodu.
• Seria Acti 9 IC60L: Sprawdzona platforma wyłączników modułowych Schneider Electric, ceniona za niezawodność i łatwość montażu w rozdzielnicach.
• Przeznaczenie do budownictwa mieszkaniowego i komercyjnego: Optymalna ochrona obwodów gniazd, oświetlenia i odbiorników o standardowych charakterystykach obciążenia.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L jest zgodny z europejskimi i międzynarodowymi wymaganiami dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z serią norm IEC/EN 60898 oraz IEC/EN 60947-2 (w zależności od wariantu). Przed montażem należy zapoznać się z dokumentacją techniczną produktu.

Zastosowanie

Wyłącznik nadprądowy IC60L znajduje zastosowanie w rozdzielnicach mieszkaniowych i komercyjnych jako podstawowe zabezpieczenie obwodów odbiorczych. Doskonale sprawdza się w instalacjach wymagających charakterystyki C – tam, gdzie spodziewane są krótkotrwałe prądy rozruchowe.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w mieszkaniach, biurach, hotelach.
• Zabezpieczenie obwodów zasilających urządzenia AGD (pralki, lodówki, klimatyzatory) o podwyższonym prądzie rozruchu.
• Stosowanie w podrozdzielnicach budynków użyteczności publicznej do ochrony linii odbiorczych przed skutkami przeciążeń i zwarć.
• Element rozdzielnic w warsztatach, małych zakładach usługowych i sklepach, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i mocą zwarciową obwodu. Momenty dokręcania śrub zacisków oraz długość odizolowania żył – według dokumentacji producenta (zwykle 2-2,5 Nm / 10-11 mm). Po zakończeniu montażu sprawdź poprawność połączeń oraz wykonaj próbę zadziałania wyłącznika.

FAQ

• Jaki prąd znamionowy ma ten wyłącznik? Prąd znamionowy wynosi 4 A, co wynika z oznaczenia C4. Jest to wartość odpowiadająca długotrwałemu obciążeniu, przy którym wyłącznik nie zadziała w warunkach normalnych.
• Czy wyłącznik nadaje się do ochrony przed zwarciem w instalacjach przemysłowych? Dzięki zdolności zwarciowej 15 kA sprawdzi się w rozdzielnicach o wysokim potencjalnym prądzie zwarciowym, typowym dla budownictwa mieszkaniowego i komercyjnego. W instalacjach przemysłowych należy sprawdzić zgodność z parametrami sieci.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Dokładne dane dla konkretnego modelu znajdują się w karcie katalogowej produktu.
