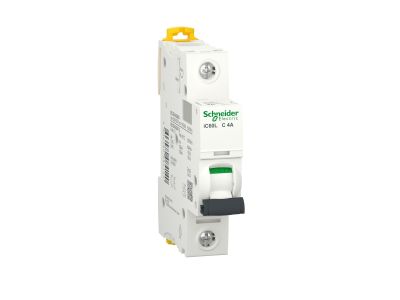

Wyłącznik nadprądowy Acti 9 IC60L 15KA C4 1P | A9F94104 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L firmy Schneider Electric (symbol A9F94104) to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 4 A i charakterystyce C. Dzięki zdolności zwarciowej 15 kA zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć, również w sieciach o podwyższonym prądzie zwarcia. Szerokość modułu 1P (jedna jednostka 17,5 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia LED, gniazd pojedynczych czy układów sterowania.
• Charakterystyka C: Wyzwalanie przy 5–10-krotnym prądzie znamionowym – doskonała do obciążeń o umiarkowanym prądzie rozruchowym (silniki, transformatory, odbiorniki indukcyjne).
• Zdolność zwarciowa 15 kA: Gwarantuje bezpieczne wyłączenie nawet przy bardzo wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Konstrukcja 1P (1 moduł): Kompaktowe wymiary ułatwiają montaż w rozdzielnicach o ograniczonej liczbie miejsc modułowych.
• Seria Acti 9 IC60L: Sprawdzona jakość i niezawodność Schneider Electric, dedykowana do budynków mieszkalnych i komercyjnych.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa użytkowania. Standard DIN i konstrukcja modułowa zapewniają kompatybilność z typowymi szynami montażowymi oraz osprzętem rozdzielnic.

Zastosowanie

Wyłącznik nadprądowy A9F94104 sprawdza się w ochronie obwodów końcowych w instalacjach niskiego napięcia. Jego parametry predysponują go do następujących zastosowań:

• Ochrona obwodów oświetleniowych – szczególnie z oprawami LED i świetlówkami, gdzie prąd roboczy nie przekracza 4 A.
• Zabezpieczenie pojedynczych gniazd wtykowych lub grup gniazd w pomieszczeniach mieszkalnych i biurowych.
• Ochrona obwodów sterowania i automatyki (np. zasilanie styczników, przekaźników, PLC) w szafach sterowniczych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 4 A oraz warunków zwarciowych (zalecany min. 1,5 mm² Cu). Momenty dokręcania zacisków oraz dopuszczalne przekroje znajdziesz w dokumentacji technicznej producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika A9F94104? Prąd znamionowy wynosi 4 A. Jest to wartość, przy której wyłącznik pracuje w sposób ciągły bez wyzwalania, a powyżej której (w granicach charakterystyki) następuje wyłączenie w celu ochrony kabla.
• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalanie zwarciowe następuje przy prądzie od 5 do 10 razy większym od prądu znamionowego (tj. 20–40 A). Jest to rozwiązanie optymalne do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Jaka jest zdolność zwarciowa wyłącznika IC60L? Zdolność zwarciowa wynosi 15 kA (przy napięciu 230/400 V AC). Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 15 000 A, co jest typowe dla sieci o dużych mocach transformatorów.
