Wyłącznik nadprądowy Acti 9 IC60L 15KA C32 1P | A9F94132 Schneider Electric

Opis i Kluczowe Cechy

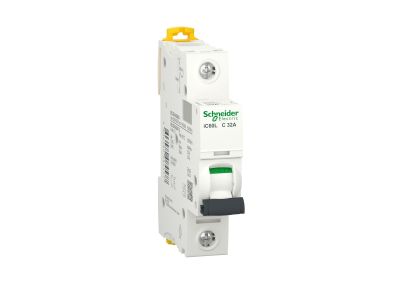

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L o symbolu A9F94132 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 32 A i charakterystyce C. Dzięki wysokiej zdolności zwarciowej 15 kA zapewnia skuteczną ochronę przewodów przed skutkami zwarć w instalacjach o podwyższonym potencjale zwarciowym. Przeznaczony do montażu na szynie TH35 w rozdzielnicach mieszkaniowych i komercyjnych.

• Prąd znamionowy 32 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. linii gniazd lub odbiorników dużej mocy, bez ryzyka przegrzania przewodów.
• Zdolność zwarciowa 15 kA: Wysoka wartość pozwala na stosowanie w instalacjach o dużym prądzie zwarciowym, zapewniając bezpieczne wyłączenie w przypadku zwarcia.
• Charakterystyka wyzwalania C: Zaprojektowana do ochrony obwodów z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki elektryczne, transformatory czy lampy wyładowcze.
• Konstrukcja jednobiegunowa (1P): Umożliwia zabezpieczenie pojedynczej fazy w instalacjach jednofazowych, idealna do domowych tablic rozdzielczych.
• Seria Acti 9 IC60L: Niezawodna technologia Schneider Electric, gwarantująca długą żywotność i stabilne parametry pracy w standardowych warunkach.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L 15kA C32 1P znajduje zastosowanie w ochronie przewodów przed przeciążeniem i zwarciem w budynkach mieszkalnych i komercyjnych.

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w domach jednorodzinnych i mieszkaniach.
• Ochrona linii zasilających odbiorniki o podwyższonym prądzie rozruchowym (silniki, klimatyzatory, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w obiektach biurowych i handlowych.
• Zabezpieczanie obwodów w instalacjach tymczasowych, np. na budowach (w obudowach o odpowiednim stopniu ochrony).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 32 A (zalecany przekrój 4-6 mm² w zależności od długości i rodzaju instalacji). Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik nadprądowy Acti 9 IC60L C32? Charakterystyka C oznacza wyzwalanie w zakresie 5–10 In, co jest optymalne dla obwodów z silnikami i transformatorami.
• Czy wyłącznik nadaje się do stosowania w budownictwie mieszkaniowym? Tak, jest dedykowany do ochrony przewodów w instalacjach mieszkaniowych i komercyjnych, jak podano w dokumentacji.
• Jaka jest zdolność zwarciowa (Icn) tego modelu? Zdolność zwarciowa wynosi 15 kA. Urządzenie bezpiecznie wyłącza prądy zwarciowe do tej wartości.
