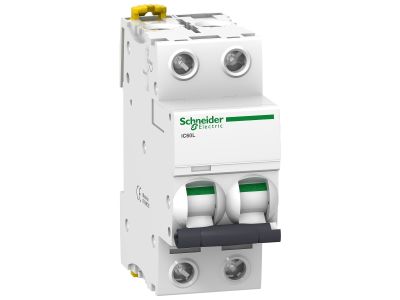

Wyłącznik nadprądowy Acti 9 IC60L 15KA C2 2P | A9F94202 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F94202 to aparat modułowy firmy Schneider Electric przeznaczony do ochrony przewodów i kabli w instalacjach elektrycznych. Urządzenie charakteryzuje się zdolnością wyłączania do 15 kA, co gwarantuje skuteczną ochronę w warunkach dużych prądów zwarciowych. Wersja dwubiegunowa (2P) z charakterystyką C i prądem znamionowym 2 A zapewnia precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu. Produkt przeznaczony do montażu na szynie DIN w rozdzielnicach budynków mieszkalnych i komercyjnych.

• Zdolność wyłączania 15 kA: wysoki prąd zwarciowy obsługiwany bez uszkodzenia łącznika – zwiększa bezpieczeństwo instalacji i ochronę odbiorników.
• Charakterystyka C: wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – optymalna do obwodów z silnikami i odbiornikami o charakterze indukcyjnym.
• Prąd znamionowy 2 A: niski prąd zabezpieczany w wąskim zakresie – idealny do obwodów sterowania, oświetlenia LED lub małych odbiorników.
• Wykonanie 2-biegunowe (2P): jednoczesne rozłączanie obu przewodów fazowych – zapewnia pełną izolację obwodu.
• Kompatybilność z serią Acti 9 IC60L: możliwość rozbudowy o aparaturę dodatkową (wyzwalacze, styki pomocnicze) w ramach jednej rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt jest zgodny z normami europejskimi oraz standardem DIN dla aparatury modułowej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony końcowych obwodów odbiorczych w instalacjach niskiego napięcia (do 230/400 V AC). Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetlenia, gniazd wtyczkowych i małych urządzeń w budynkach mieszkalnych.
• Zabezpieczenie obwodów sterowania, przekaźników, styczników i PLC w szafach automatyki.
• Stosowanie w instalacjach komercyjnych (biura, sklepy, obiekty użyteczności publicznej) dla odbiorników o niewielkim poborze mocy.
• Element rozdzielnic głównych i podrozdzielnic – w połączeniu z różnicówką stanowi kompletne zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia elektryczne (SEP). Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 2 A oraz spodziewanego obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania poprzez ręczne włączenie i wyłączenie.

FAQ

• Czy wyłącznik nadprądowy Acti 9 IC60L C2 posiada podświetlenie? Nie – w standardzie wyłączniki nadprądowe nie są wyposażone w podświetlenie. Informacja o stanie załączenia widoczna jest na dźwigni mechanicznej.
• Jaki stopień ochrony IP ma ten wyłącznik? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotykiem palcem). W przypadku montażu w obudowie zewnętrznej stopień ochrony zależy od obudowy.
• Jaka jest charakterystyka wyzwalania? Wyłącznik ma charakterystykę C – wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego. Stosuje się go do obwodów z odbiornikami o prądzie rozruchowym (silniki, transformatory).
