Wyłącznik nadprądowy Acti 9 IC60L 15KA C2 1P | A9F94102 Schneider Electric

Opis i Kluczowe Cechy

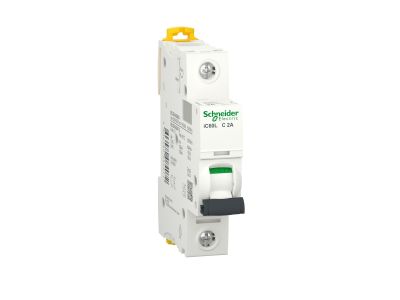

Wyłącznik nadprądowy Acti 9 IC60L (symbol A9F94102) to jednobiegunowe urządzenie ochronne o prądzie znamionowym 2 A, charakterystyce C i zdolności zwarciowej 15 kA. Zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń oraz zwarć w instalacjach budynków mieszkalnych i komercyjnych. Kompaktowa konstrukcja modułowa ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 2 A: dedykowany do obwodów o niskim poborze mocy – precyzyjna ochrona bez ryzyka nieuzasadnionego wyzwalania.
• Charakterystyka C: opóźnione zadziałanie przystosowane do obciążeń o podwyższonym prądzie rozruchowym, np. silników małej mocy czy transformatorów.
• Zdolność zwarciowa 15 kA: wysoka skuteczność wyłączania w warunkach zwarciowych – bezpieczeństwo instalacji na poziomie wymaganym w nowoczesnych obiektach.
• Wykonanie 1P (jednobiegunowe): ochrona jednego bieguna przewodu – idealne do obwodów jednofazowych oświetlenia, gniazd wtyczkowych i sterowania.
• Seria Acti 9 IC60L: sprawdzona platforma rozwiązań ochrony modułowej, kompatybilna z akcesoriami systemu (rozłączniki, styki pomocnicze itp.).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zgodność zapewnia bezpieczną eksploatację w instalacjach budowlanych według standardów DIN.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L C2 1P znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów o małym obciążeniu. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic.

• Ochrona obwodów oświetleniowych (np. oprawy LED, świetlówki) – precyzja 2 A zapobiega uszkodzeniom przy przeciążeniu.
• Zabezpieczenie gniazd wtyczkowych w biurach i mieszkaniach – charakterystyka C toleruje krótkotrwałe prądy rozruchowe.
• Ochrona obwodów sterowania – zasilanie styczników, przekaźników, sterowników PLC w szafach sterowniczych.
• Zastosowanie w rozdzielnicach budynków komercyjnych – wysoka zdolność zwarciowa 15 kA sprosta wymaganiom większych mocy zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przyłącza przewodów dokręć momentem zalecanym w dokumentacji producenta (typowy zakres 1,2–2,0 Nm). Przekrój przewodów dobierz do prądu znamionowego 2 A oraz spodziewanego obciążenia. Pamiętaj o zachowaniu stref izolacyjnych i segregacji obwodów.

FAQ

• Dlaczego warto zastosować wyłącznik o charakterystyce C w obwodzie z silnikiem? Charakterystyka C dopuszcza kilkukrotnie wyższy prąd rozruchowy (od 5 do 10 razy prądu znamionowego) przez krótki czas, co zapobiega niepożądanemu wyzwalaniu przy starcie silnika, jednocześnie zachowując ochronę przeciążeniową.
• Jaki stopień ochrony ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy standardowy stopień ochrony wynosi IP20. Po zamontowaniu w obudowie rozdzielnicy całość osiąga wyższe IP, zależne od klasy obudowy.
• Czy można go stosować w instalacjach przemysłowych o dużych prądach zwarciowych? Przy zdolności zwarciowej 15 kA wyłącznik nadaje się do większości obiektów komercyjnych i mieszkaniowych. W instalacjach o wyższym spodziewanym prądzie zwarciowym należy dobrać urządzenie o większej zdolności wyłączania (np. 25 kA lub 36 kA).
