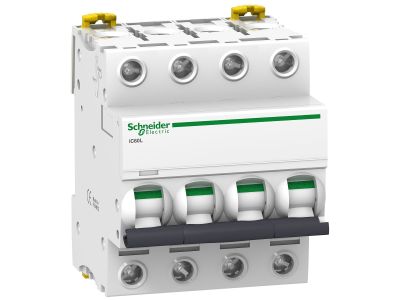

Wyłącznik nadprądowy Acti 9 IC60L 15KA C16 4P | A9F94416 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F94416 to 4-biegunowe zabezpieczenie nadprądowe z charakterystyką C i prądem znamionowym 16 A. Przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach mieszkaniowych i komercyjnych. Wysoka zdolność wyłączania 15 kA gwarantuje bezpieczeństwo nawet w obwodach o dużym potencjale zwarciowym.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę obwodów o znacznym obciążeniu bez ryzyka przegrzania przewodów.
• Zdolność wyłączania 15 kA: Umożliwia skuteczne i bezpieczne przerywanie bardzo dużych prądów zwarciowych, chroniąc instalację i ludzi.
• Budowa 4-biegunowa (4P): Zabezpiecza jednocześnie wszystkie trzy fazy oraz przewód neutralny w instalacjach trójfazowych, podnosząc poziom bezpieczeństwa.
• Charakterystyka C: Dostosowana do obwodów z odbiornikami o podwyższonym prądzie rozruchu (np. silniki, transformatory), co zapobiega zbędnym wyzwoleniom przy włączaniu.
• Seria Acti 9 od Schneider Electric: Gwarancja niezawodności, kompatybilności z aparaturą modułową oraz łatwego montażu w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (standard DIN) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy IC60L C16 4P znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Charakterystyka C czyni go uniwersalnym zabezpieczeniem w większości instalacji niskiego napięcia.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach mieszkaniowych.
• Zabezpieczenie linii trójfazowych zasilających urządzenia komercyjne (klimatyzatory, piece, pompy).
• Ochrona obwodów silników elektrycznych o umiarkowanym prądzie rozruchu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków wielorodzinnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika IC60L C16? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego. Jest odpowiednia do obwodów z urządzeniami o charakterze rezystancyjno-indukcyjnym, takimi jak silniki czy transformatory.
• Czy wyłącznik nadprądowy można montować na szynie DIN? Tak, wyłącznik Acti 9 IC60L jest przystosowany do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej.
• Do jakich obwodów polecany jest wyłącznik 4P C16 15kA? Polecany jest do obwodów trójfazowych z przewodem neutralnym, gdzie wymagane jest jednoczesne zabezpieczenie wszystkich faz i N przed przeciążeniami i zwarciami, np. w zasilaniu tablic rozdzielczych, pomp, klimatyzatorów lub pieców elektrycznych.
