Wyłącznik nadprądowy Acti 9 IC60L 15KA C16 2P | A9F94216 Schneider Electric

Opis i Kluczowe Cechy

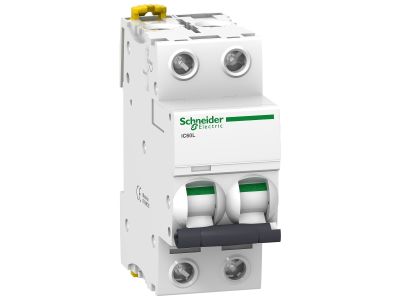

Wyłącznik nadprądowy Acti 9 IC60L (symbol A9F94216) firmy Schneider Electric to kompaktowe zabezpieczenie obwodów elektrycznych przeznaczone do zastosowań w budownictwie mieszkaniowym i komercyjnym. Dzięki prądowi znamionowemu 16 A i charakterystyce C umożliwia bezpieczną pracę w obwodach o podwyższonych prądach rozruchowych, zapewniając skuteczną ochronę przewodów przed skutkami przeciążeń i zwarć. Wyposażony w dwa bieguny (2P) do ochrony przewodu fazowego i neutralnego w instalacjach jednofazowych.

• Prąd znamionowy 16 A: Odpowiedni do obwodów o znacznym obciążeniu, np. gniazd wtyczkowych, linii oświetleniowych lub małych urządzeń grzewczych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – doskonałe do zabezpieczania odbiorników o charakterze indukcyjnym (silniki, transformatory) oraz obwodów z dużymi prądami rozruchowymi.
• Zdolność wyłączania zwarciowego 15 kA: Skutecznie przerywa prądy zwarciowe do 15 kA, co gwarantuje wysoki poziom bezpieczeństwa w instalacjach o dużym potencjale zwarciowym.
• 2 bieguny (2P): Łączy i rozłącza jednocześnie przewód fazowy i neutralny, zapewniając kompletną izolację obwodu podczas prac serwisowych.
• Konstrukcja modułowa: Kompaktowa forma umożliwia montaż na szynie TH35 (DIN) w rozdzielnicach, a szybki mechanizm wyzwalania gwarantuje niezawodność działania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z aktualnymi przepisami i standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L znajduje szerokie zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz w lekkim budownictwie komercyjnym. Szczególnie polecany do ochrony obwodów, w których występują odbiorniki o charakterze rezystancyjno-indukcyjnym.

• Zabezpieczenie linii gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona obwodów oświetleniowych sterowanych wyłącznikami lub przekaźnikami.
• Zabezpieczenie obwodów zasilających silniki małej mocy (np. wentylatory, pompy, klimatyzatory).
• Stosowany jako zabezpieczenie przedlicznikowe i odbiorcze w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP (minimum 1 kV). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania, zablokuj możliwość przypadkowego załączenia i sprawdź brak napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego wyłącznika oraz warunków środowiskowych (obciążalność długotrwała). Moment dokręcania zacisków i parametry przewodów – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy Acti 9 IC60L można stosować w instalacjach trójfazowych? Model dwubiegunowy (2P) jest przeznaczony do obwodów jednofazowych (L+N). Do ochrony obwodów trójfazowych należy stosować wersje 3P lub 4P z odpowiednim prądem i charakterystyką.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie 5–10-krotności prądu znamionowego, co pozwala uniknąć niepotrzebnych wyłączeń przy rozruchu odbiorników indukcyjnych. Charakterystyka B (3–5× In) jest bardziej czuła i stosowana głównie w obwodach z czysto rezystancyjnymi odbiornikami.
• Czy wyłącznik nadprądowy wymaga podświetlenia lub sygnalizacji stanu? Wyłącznik nie jest wyposażony w podświetlenie. Stan załączenia/rozwarcia można sprawdzić wizualnie po położeniu dźwigni (ON/OFF) lub na podstawie wskaźnika niezależności styków (jeśli występuje w danym modelu).
