Wyłącznik nadprądowy Acti 9 IC60L 15KA C10 3P | A9F94310 Schneider Electric

Opis i Kluczowe Cechy

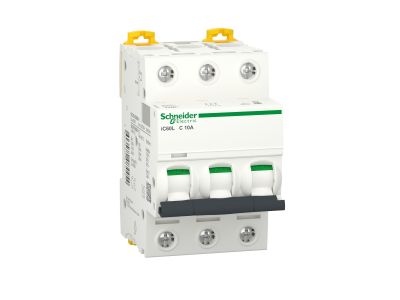

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F94310 firmy Schneider Electric to trójbiegunowe urządzenie ochronne o prądzie znamionowym 10 A i zdolności zwarciowej 15 kA. Zapewnia skuteczną ochronę przewodów i kabli przed skutkami przeciążeń oraz zwarć, podnosząc bezpieczeństwo eksploatacji instalacji w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody przed długotrwałym przeciążeniem.
• Charakterystyka wyzwalania C: Wyzwala przy prądzie 5‑10‑krotności prądu znamionowego – odpowiednia do obwodów z silnikami, transformatorami i większymi urządzeniami o charakterze rezystancyjno-indukcyjnym.
• Zdolność zwarciowa 15 kA: Umożliwia bezpieczne wyłączenie wysokich prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i aparatury.
• 3 bieguny (3P): Pozwala na jednoczesne odcięcie wszystkich trzech faz, co jest wymagane w obwodach trójfazowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymagań bezpieczeństwa i kompatybilności elektromagnetycznej dla wyłączników nadprądowych stosowanych w rozdzielnicach.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i obiektów komercyjnych. Chroni obwody odbiorcze przed skutkami przeciążeń i zwarć.

• Ochrona obwodów gniazd wtyczkowych w instalacjach mieszkaniowych i biurowych.
• Ochrona obwodów oświetleniowych o charakterze rezystancyjnym i indukcyjnym.
• Ochrona obwodów małych silników (np. wentylatorów, pomp) wymagających charakterystyki C.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti 9 IC60L może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Przekroje przewodów dobierz zgodnie z wartością prądu znamionowego i długością obwodu. Moment dokręcania zacisków należy stosować według dokumentacji producenta (zwykle 2–3 Nm). Po montażu sprawdź poprawność działania poprzez testowy wyłącznik różnicowoprądowy lub symulację przeciążenia zgodnie z instrukcją.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika Acti 9 IC60L w wersji 15 kA? Wynosi 15 kA, co oznacza, że urządzenie jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 15 kA na biegun, zapewniając ochronę instalacji przed skutkami wysokiego prądu zwarcia.
• Czy ten wyłącznik nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka C (wyzwalanie przy 5‑10× I_n) jest odpowiednia dla obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym. Należy jednak dobrać prąd znamionowy wyłącznika do rzeczywistego prądu roboczego silnika.
• Jaki jest stopień ochrony wyłącznika Acti 9 IC60L? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 – urządzenie jest chronione przed ciałami stałymi o średnicy większej niż 12 mm, ale nie jest odporne na wilgoć. Szczegółowe dane o IP znajdziesz w karcie katalogowej producenta.
