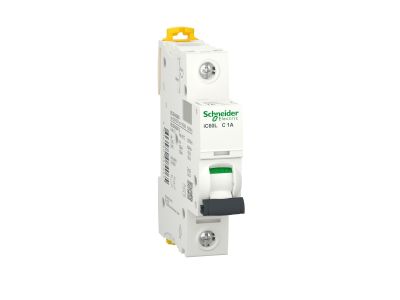

Wyłącznik nadprądowy Acti 9 IC60L 15KA C1 1P | A9F94101 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 iC60L-C1-1 (symbol A9F94101) firmy Schneider Electric to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 1 A i charakterystyce C. Dzięki zdolności wyłączania 15 kA (Icn) wg EN/IEC 60898-1 dla 230 V AC oraz 100 kA (Icu) wg EN/IEC 60947-2 dla 220–240 V AC zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w sieciach prądu przemiennego i stałego. Wyposażony w wyzwalacz termomagnetyczny, pełni również funkcję izolacyjną zgodnie z normami.

• Prąd znamionowy 1 A: precyzyjna ochrona obwodów o niewielkim obciążeniu przed przeciążeniem i zwarciem.
• Zdolność wyłączania 15 kA (Icn) dla 230 V AC: niezawodne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia zgodnie z EN/IEC 60898-1.
• Zdolność wyłączania 100 kA (Icu) dla 220–240 V AC: wysoka skuteczność w warunkach przemysłowych, odporność na ekstremalne prądy zwarciowe zgodnie z EN/IEC 60947-2.
• Praca w prądzie stałym (DC) do 72 V: zdolność wyłączania 20 kA (Icu) umożliwia zastosowanie w systemach fotowoltaicznych i zasilania awaryjnego.
• Funkcja izolacyjna: zgodna z EN 60898-1, EN 60947-2 oraz IEC 60898-1 i IEC 60947-2, pozwala na bezpieczne odłączenie obwodu podczas prac serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy iC60L spełnia wymagania norm EN 60898-1, EN 60947-2, IEC 60898-1 oraz IEC 60947-2. Posiada kategorię użytkowania A oraz funkcję izolacyjną potwierdzoną zgodnie z tymi normami. Produkt posiada oznaczenie CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy iC60L znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych, zarówno w sieciach prądu przemiennego, jak i stałego.

• Ochrona linii oświetleniowych i gniazd wtykowych w instalacjach AC.
• Zabezpieczanie obwodów sterowania i automatyki w szafach rozdzielczych.
• Praca w systemach fotowoltaicznych oraz zasilania awaryjnego (DC) dzięki zdolności wyłączania prądu stałego.
• Jako element rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego i warunków obciążenia. Moment dokręcania zacisków oraz inne szczegóły montażowe – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy iC60L ma funkcję izolacyjną? Tak, zgodnie z normami EN 60898-1 i EN 60947-2 oraz IEC 60898-1 i IEC 60947-2, wyłącznik pełni funkcję izolacyjną, umożliwiając bezpieczne odłączenie obwodu podczas prac konserwacyjnych.
• Jaką zdolność wyłączania ma wyłącznik w sieci prądu stałego? Dla napięcia stałego w zakresie 60–72 V DC zdolność wyłączania wynosi 20 kA (Icu) zgodnie z EN/IEC 60947-2.
• Czy wyłącznik jest zgodny z międzynarodowymi normami? Tak, spełnia wymagania norm EN 60898-1, EN 60947-2 oraz odpowiadających im norm IEC 60898-1 i IEC 60947-2, co potwierdza jego niezawodność i bezpieczeństwo.
