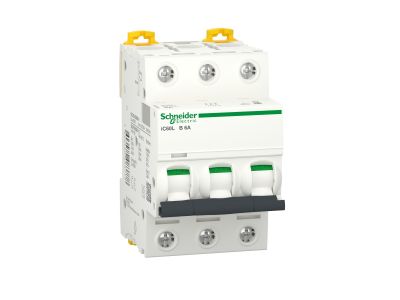

Wyłącznik nadprądowy Acti 9 IC60L 15KA B6 3P | A9F93306 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 IC60L o symbolu A9F93306 firmy Schneider Electric to trójbiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych. Dzięki charakterystyce B oraz znamionowej zdolności wyłączania 15 kA zapewnia skuteczne zabezpieczenie przewodów przed skutkami przeciążeń i zwarć – minimalizując ryzyko uszkodzenia izolacji i pożaru.

• Charakterystyka B (6 A): Wyzwalanie przy przeciążeniu od 3 do 5 krotności prądu znamionowego – idealna do ochrony obwodów mieszkaniowych i biurowych, gdzie nie występują duże prądy rozruchowe.
• Znamionowa zdolność wyłączania 15 kA: Wysoki poziom bezpieczeństwa przy prądach zwarciowych, gwarantujący skuteczne przerwanie obwodu i ochronę przewodów oraz odbiorników.
• Trzy bieguny (3P): Umożliwia zabezpieczenie instalacji trójfazowej w jednej, kompaktowej obudowie – oszczędność miejsca w rozdzielnicy i uproszczony montaż.
• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, takich jak gniazda wtykowe, oświetlenie LED czy sterowniki – zgodny z wymaganiami ochrony przewodów.
• Konstrukcja modułowa: Montaż na szynie DIN TH35 w rozdzielnicach – łatwa instalacja i możliwość rozbudowy systemu o dodatkowe aparaty.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikat CE. Produkt spełnia wymagania stawiane aparaturze modułowej stosowanej w budownictwie mieszkaniowym i komercyjnym, zapewniając niezawodną ochronę i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy A9F93306 przeznaczony jest do ochrony obwodów końcowych w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest charakterystyka B i wysoka zdolność wyłączania.

• Zabezpieczenie linii zasilających odbiorniki w budynkach mieszkalnych i biurowych.
• Ochrona obwodów gniazd wtykowych, oświetlenia oraz urządzeń o małej mocy.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem i przeciążeniem.
• Idealny w instalacjach jednofazowych i trójfazowych (przy odpowiednim doborze liczby biegunów).

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego i warunków instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – niedokręcenie lub nadmierne dokręcenie grozi uszkodzeniem aparatu lub przegrzaniem połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania i dla jakich obwodów jest przeznaczona? Wyłącznik posiada charakterystykę B (wyzwalanie przy 3-5 krotności prądu znamionowego). Jest dedykowany do obwodów, w których nie występują duże prądy rozruchowe, np. oświetlenia, gniazd domowych, urządzeń biurowych.
• Czy ten wyłącznik nadaje się do instalacji trójfazowej? Tak, model 3P (trzybiegunowy) przeznaczony jest do zabezpieczania trzech faz jednocześnie. Stosuj go w rozdzielnicach trójfazowych, pamiętając o odpowiednim doborze zabezpieczeń różnicowoprądowych jeśli wymagane.
• Jaka jest zdolność wyłączania przy zwarciu? Znamionowa zdolność wyłączania wynosi 15 kA. Oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 15 kA, chroniąc instalację przed skutkami dynamicznymi i cieplnymi.
