Wyłącznik nadprądowy Acti 9 IC60L 15KA B6 2P | A9F93206 Schneider Electric

Opis i Kluczowe Cechy

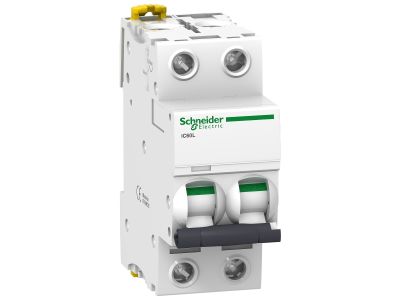

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L o symbolu A9F93206 to kompaktowe, dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 6 A i charakterystyce wyzwalania B. Dzięki wysokiej zdolności zwarciowej 15 kA zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń oraz zwarć w instalacjach mieszkaniowych i komercyjnych.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i innych odbiorników o niskim poborze mocy.
• Charakterystyka B: Wyzwalanie przy 3–5-krotności prądu znamionowego – idealna do obwodów o charakterze rezystancyjnym i małej indukcyjności (np. oświetlenie, gniazda).
• Zdolność zwarciowa 15 kA: Wysoka wytrzymałość na prądy zwarciowe zwiększa bezpieczeństwo instalacji i chroni urządzenia odbiorcze.
• Liczba biegunów 2P: Dwubiegunowa konstrukcja umożliwia jednoczesne odcięcie obu przewodów (L i N) w obwodzie jednofazowym, co ułatwia konserwację i podnosi poziom izolacji.
• Seria Acti 9 IC60L: Sprawdzona linia kompaktowych wyłączników modułowych do zastosowań w rozdzielnicach mieszkaniowych i budynkach użyteczności publicznej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych instalacyjnych (seria IEC/EN 60898 oraz IEC/EN 60947-2). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Konstrukcja modułowa jest dostosowana do standardowych szyn DIN zgodnych z normami PN-EN.

Zastosowanie

Wyłącznik nadprądowy A9F93206 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów handlowych. Sprawdza się wszędzie tam, gdzie wymagana jest ochrona przewodów przed przeciążeniem i zwarciem w obwodach o niskim prądzie znamionowym.

• Zabezpieczenie obwodów gniazd wtykowych w mieszkaniach i biurach.
• Ochrona linii oświetleniowych w instalacjach jednofazowych.
• Stosowanie jako wyłącznik nadprądowy w tablicach rozdzielczych w obiektach komercyjnych.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (zgodnie z projektem instalacji).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (minimum SEP 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do mocowania na szynie TH-35 (DIN) w rozdzielnicach modułowych. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z zaleceniami producenta podanymi w karcie katalogowej i instrukcji montażu. Należy upewnić się, że parametry sieci (napięcie, prąd zwarciowy) nie przekraczają wartości znamionowych wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B powoduje wyzwolenie przy prądzie 3–5 razy większym od prądu znamionowego, co jest odpowiednie dla obwodów o niewielkich prądach rozruchowych (oświetlenie, gniazda). Charakterystyka C wyzwala przy 5–10-krotności – stosowana przy odbiornikach z silnikami i transformatorami.
• Czy wyłącznik nadprądowy A9F93206 może być używany jako wyłącznik główny? Tak, pod warunkiem że jego prąd znamionowy (6 A) jest dobrany do obciążenia, a zdolność zwarciowa 15 kA jest wystarczająca dla miejsca instalacji. Producent dopuszcza stosowanie jako wyłącznika odcinającego w obwodach jednofazowych.
• Jaki jest standardowy stopień ochrony obudowy wyłącznika modułowego? Większość aparatury modułowej, w tym seria Acti 9, posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem, ale nie przed wilgocią. Dokładne dane dla konkretnego modelu znajdują się w dokumentacji technicznej.
