Wyłącznik nadprądowy Acti 9 IC60L 15KA B6 1P | A9F93106 Schneider Electric

Opis i Kluczowe Cechy

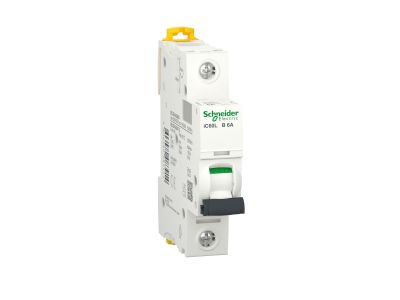

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L o symbolu A9F93106 to jednobiegunowe zabezpieczenie obwodów o prądzie znamionowym 6 A i charakterystyce wyzwalania B. Dzięki zdolności zwarciowej 15 kA zapewnia skuteczną ochronę przewodów i kabli przed skutkami cieplnymi przeciążeń oraz dynamicznymi zwarciami. Kompaktowa obudowa 1P ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych i komercyjnych.
• Charakterystyka B: wyzwalanie przy prądzie 3–5 In – przeznaczona do obwodów o charakterze rezystancyjnym i małych silników, minimalizuje ryzyko zbędnych wyłączeń przy rozruchu.
• Zdolność zwarciowa 15 kA: wysoki poziom bezpieczeństwa w warunkach zwarciowych nawet przy dużym prądzie zwarcia w sieci.
• Konstrukcja 1P: jeden biegun chroni jeden przewód fazowy – standardowe rozwiązanie w instalacjach jednofazowych.
• Seria Acti 9 IC60L: sprawdzona niezawodność Schneider Electric w systemach rozdzielczych niskiego napięcia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego parametry i konstrukcja są zgodne z wymaganiami stawianymi aparaturze modułowej w budynkach mieszkalnych i komercyjnych.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona obwodów przed przeciążeniem i zwarciem. Sprawdza się w:

• zabezpieczaniu obwodów oświetleniowych w budynkach mieszkalnych i biurowych,
• ochronie gniazd wtykowych i linii zasilających urządzenia domowe,
• instalacjach tymczasowych na budowach i w obiektach komercyjnych,
• budowie rozdzielnic w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych zgodnie z obowiązującymi przepisami. Moment dokręcania śrub zacisków oraz długość odizolowania przewodów – postępuj według dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik ma charakterystykę B – wyzwala przy prądzie 3–5 krotności prądu znamionowego. Stosuje się go w obwodach, gdzie nie występują duże prądy rozruchowe (np. oświetlenie, gniazda).
• Jaka jest zdolność zwarciowa wyłącznika i dlaczego jest ważna? Zdolność zwarciowa wynosi 15 kA, co oznacza, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 15 000 A, chroniąc instalację i osoby przed skutkami zwarcia.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Model A9F93106 nie zawiera wbudowanego podświetlenia ani sygnalizacji. Stan zadziałania (wyłączenie lub awaria) można rozpoznać po mechanicznym położeniu dźwigni: w dół – wyłączony, góra – załączony.
