Wyłącznik nadprądowy Acti 9 IC60L 15KA B4 3P | A9F93304 Schneider Electric

Opis i Kluczowe Cechy

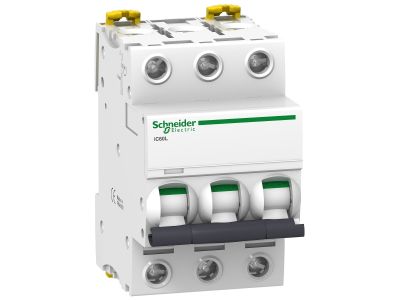

Wyłącznik nadprądowy Acti 9 IC60L od Schneider Electric to niezawodne urządzenie ochronne przeznaczone do zabezpieczania przewodów i kabli przed skutkami przeciążeń oraz zwarć. Model o symbolu A9F93304, charakteryzujący się prądem znamionowym 4 A i charakterystyką B, sprawdza się w instalacjach o niskim prądzie rozruchu, takich jak oświetlenie czy gniazda w budownictwie mieszkaniowym i komercyjnym. Trzy bieguny umożliwiają ochronę obwodów trójfazowych, a zdolność zwarciowa 15 kA gwarantuje bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych. Kompaktowa obudowa modułowa ułatwia montaż na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 4 A (B4): Odpowiedni do zabezpieczania obwodów o małym obciążeniu, zapobiega przegrzaniu przewodów w warunkach przeciążenia.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 razy większych od In, idealna do ochrony obwodów o charakterze rezystancyjnym lub małej indukcyjności.
• Zdolność zwarciowa 15 kA: Wysoka wytrzymałość zwarciowa umożliwia bezpieczne wyłączenie prądu nawet w sieciach o dużym potencjale zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• Trzy bieguny (3P): Przeznaczony do zabezpieczania obwodów trójfazowych, zapewnia kompleksową ochronę wszystkich faz.
• Kompaktowa obudowa modułowa: Łatwy montaż na szynie DIN TH35, oszczędność miejsca w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi standardami jakości firmy Schneider Electric.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L B4 4A 3P znajduje zastosowanie w instalacjach, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem w obwodach trójfazowych o niskim prądzie znamionowym.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w instalacjach o małym obciążeniu (np. pomieszczenia socjalne, magazyny).
• Ochrona obwodów sterowania i automatyki budynkowej (np. siłowniki, czujniki).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym oraz lekkim komercyjnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie instaluje się na szynie montażowej TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Dobierz przekrój przewodów do prądu znamionowego 4 A oraz przewidywanych obciążeń. Moment dokręcania śrub zacisków oraz długość odizolowania przewodów należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 krotności prądu znamionowego. Jest zalecana do obwodów o małym prądzie rozruchowym, np. oświetlenia i gniazd w budynkach mieszkalnych.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 15 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać obwód przy prądzie zwarciowym do 15 000 A, co zapewnia wysoką ochronę w sieciach o dużym poziomie zwarć.
• Czy ten wyłącznik nadaje się do montażu w standardowej rozdzielnicy? Tak, wyłącznik Acti 9 IC60L ma kompaktową obudowę modułową i montowany jest na szynie DIN TH35 (szerokość 3 modułów). Pasuje do typowych rozdzielnic w budownictwie mieszkaniowym i komercyjnym.
