Wyłącznik nadprądowy Acti 9 IC60L 15KA B16 3P | A9F93316 Schneider Electric

Opis i Kluczowe Cechy

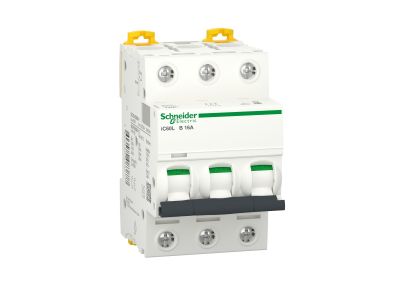

Wyłącznik nadprądowy Acti 9 IC60L (symbol A9F93316) to trójbiegunowy (3P) wyłącznik o prądzie znamionowym 16A i charakterystyce B. Zapewnia niezawodną ochronę przewodów i kabli przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć. Wytrzymałość zwarciowa 15 kA gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, co czyni go odpowiednim do zastosowań w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 16 A (charakterystyka B): Optymalna ochrona obwodów oświetleniowych i gniazd wtykowych – wyzwalanie przy prądzie od 3 do 5 razy większym od znamionowego zabezpiecza przed zwarciami w typowych instalacjach.
• Wytrzymałość zwarciowa 15 kA: Wysoka zdolność wyłączania pozwala na bezpieczne odcięcie obwodu w przypadku zwarcia o dużym prądzie, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Liczba biegunów 3P: Trójbiegunowa konstrukcja umożliwia jednoczesne odłączanie wszystkich trzech faz, co jest niezbędne w obwodach trójfazowych (np. silniki, rozdzielnice przemysłowe).
• Seria Acti 9 IC60L: Sprawdzona konstrukcja o kompaktowych wymiarach, zapewniająca łatwy montaż w rozdzielnicach na szynie TH35 oraz kompatybilność z akcesoriami modułowymi.
• Charakterystyka B: Przeznaczona głównie do ochrony przewodów w obwodach o charakterze rezystancyjnym i małej indukcyjności (np. oświetlenie, gniazda) – szybkie wyzwalanie przy prądach zwarciowych bez zbędnych zadziałań przy rozruchu urządzeń.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (IEC/EN). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do instalacji w sieciach niskiego napięcia.

Zastosowanie

Model A9F93316 znajduje zastosowanie w ochronie obwodów odbiorczych w budynkach mieszkalnych, biurowych oraz obiektach komercyjnych. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona obwodów oświetleniowych w instalacjach jednofazowych i trójfazowych.
• Zabezpieczenie gniazd wtykowych i obwodów zasilających urządzenia biurowe.
• Ochrona przewodów w obwodach sterowania i automatyki budynkowej (proste obciążenia rezystancyjne).
• Stosowany jako zabezpieczenie przed przeciążeniem i zwarciem w tablicach licznikowych i rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją techniczną producenta dostarczoną z produktem. Przed pierwszym załączeniem sprawdź poprawność połączeń oraz brak zwarcia w obwodzie.

FAQ

• Czy wyłącznik nadprądowy Acti 9 IC60L B16 nadaje się do zabezpieczania silników? Charakterystyka B jest przeznaczona głównie do obwodów o charakterze rezystancyjnym (oświetlenie, gniazda). Do silników zaleca się charakterystykę C lub D, ze względu na wyższy prąd rozruchowy. W przypadku ochrony silników zastosuj odpowiednio dobrany wyłącznik nadprądowy lub wyłącznik silnikowy.
• Jaki jest stopień ochrony IP tego wyłącznika? Stopień ochrony IP nie został podany w danych technicznych produktu. Standardowo wyłączniki nadprądowe do montażu w rozdzielnicy mają stopień IP20 (ochrona przed ciałami stałymi większymi niż 12 mm). Dokładną wartość można znaleźć w karcie katalogowej producenta.
• Czy wyłącznik ma sygnalizację zadziałania (wskaźnik wyłączenia)? Tak, wyłączniki nadprądowe Acti 9 IC60L wyposażone są w czerwono-zielony wskaźnik pozycji styków (zielona – załączony, czerwona – wyłączony/zadziałany). Po wyzwoleniu termicznym lub zwarciowym wskaźnik zmienia kolor na czerwony, co ułatwia identyfikację wyłączonego obwodu.
