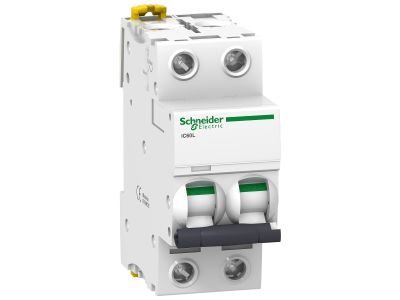

Wyłącznik nadprądowy Acti 9 IC60L 15KA B16 2P | A9F93216 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 iC60L B16 2P (symbol A9F93216) to wysokiej klasy aparat modułowy przeznaczony do ochrony obwodów odbiorczych. Oferuje prąd znamionowy 16 A, co pozwala zabezpieczyć instalacje o znacznym obciążeniu przed skutkami przeciążeń i zwarć. Zdolność wyłączania 15 kA (Icn) zgodnie z EN/IEC 60898-1 gwarantuje skuteczne przerwanie dużych prądów zwarciowych. Dwubiegunowa konstrukcja umożliwia odłączanie obu biegunów jednocześnie, zwiększając bezpieczeństwo obsługi.

• Prąd znamionowy 16 A / charakterystyka B: Zapewnia selektywną ochronę obwodów z urządzeniami elektronicznymi (np. komputery, sterowniki) – wyzwala w zakresie 3–5 krotności prądu znamionowego, co minimalizuje ryzyko niepotrzebnych wyłączeń.
• Zdolność wyłączania 15 kA (Icn) wg EN/IEC 60898-1 – 400 V AC: Wysoka skuteczność gaszenia łuku pozwala na bezpieczne stosowanie w rozdzielnicach głównych i podrozdzielnicach o dużym potencjalnym prądzie zwarciowym.
• Szeroki zakres napięć i duże zdolności łączeniowe wg EN/IEC 60947-2: Icu do 70 kA przy 220–240 V AC (100–133 V AC) oraz 50 kA przy 380–415 V AC – urządzenie radzi sobie nawet przy ekstremalnych warunkach zwarciowych.
• Funkcja izolacyjna: Wyłącznik spełnia wymagania norm EN/IEC 60898-1 i EN/IEC 60947-2 dla odłączników izolacyjnych, umożliwiając bezpieczne odcięcie napięcia podczas prac serwisowych.
• Dwubiegunowa konstrukcja (2P): Ochrona obu biegunów jednocześnie – niezbędna w obwodach jednofazowych z przewodem neutralnym lub w sieciach prądu stałego (DC do 125 V).

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 iC60L B16 2P jest zgodny z europejskimi i międzynarodowymi normami EN 60898-1, IEC 60898-1, EN 60947-2 oraz IEC 60947-2. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalacyjnych.

Zastosowanie

Wyłącznik nadprądowy iC60L B16 2P znajduje zastosowanie w profesjonalnych instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Charakterystyka B oraz wysoka zdolność wyłączania czynią go uniwersalnym wyborem do ochrony linii odbiorczych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej i biurach.
• Zabezpieczenie obwodów sterowania (np. zasilanie sterowników PLC, styczników) przed skutkami przeciążeń i zwarć.
• Stosowanie w rozdzielnicach przemysłowych jako ochrona końcowa dla maszyn i urządzeń o prądzie do 16 A.
• Praca w sieciach prądu stałego (DC) do 125 V – np. w instalacjach fotowoltaicznych czy zasilaczach buforowych.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z wartości prądu znamionowego (16 A). Moment dokręcania zacisków – stosować się do dokumentacji producenta. Funkcja izolacyjna pozwala na bezpieczne odcięcie napięcia po stronie obciążenia w celach serwisowych.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Model iC60L B16 wyposażony jest w charakterystykę B – wyzwala przy przeciążeniu w zakresie 3–5 krotności prądu znamionowego (48–80 A). Jest przeznaczony do ochrony obwodów z odbiornikami o charakterze rezystancyjnym i małej indukcyjności, np. oświetlenie LED, gniazda ogólnego przeznaczenia.
• Czy wyłącznik nadaje się do sieci trójfazowych? Jest to wersja 2-biegunowa (2P), która w sieci trójfazowej może być używana jako zabezpieczenie fazy i przewodu neutralnego w obwodzie jednofazowym lub jako zabezpieczenie dwóch biegunów w sieci prądu stałego. W obwodzie trójfazowym należy zastosować wersję 3P lub 4P.
• Jaka jest maksymalna zdolność wyłączania w sieci prądu stałego? Zgodnie z danymi, przy napięciu 125 V DC zdolność wyłączania Icu wynosi 20 kA (wg EN/IEC 60947-2). Wartość ta zapewnia skuteczną ochronę w typowych instalacjach DC.
