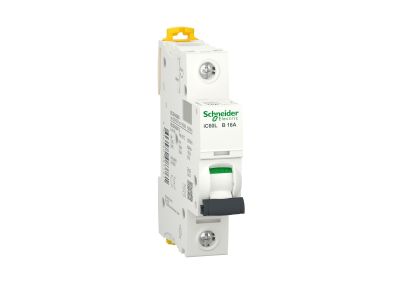

Wyłącznik nadprądowy Acti 9 IC60L 15KA B16 1P | A9F93116 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 IC60L (symbol A9F93116) to jednobiegunowy wyłącznik o charakterystyce B, prądzie znamionowym 16 A i zdolności wyłączania zwarciowej 15 kA. Urządzenie zapewnia niezawodną ochronę przewodów i kabli przed skutkami przeciążeń i zwarć, co przekłada się na bezpieczeństwo instalacji w budownictwie mieszkaniowym oraz komercyjnym.

• Charakterystyka B: Szybkie zadziałanie przy prądach zwarciowych w zakresie 3–5× In (48–80 A), idealna do ochrony obwodów o charakterze rezystancyjnym i liniowym, np. gniazd wtyczkowych i oświetlenia.
• Prąd znamionowy 16 A: Umożliwia bezpieczne zasilanie obwodów o umiarkowanym obciążeniu, bez ryzyka przegrzania przewodów i styków.
• Zdolność wyłączania zwarciowego 15 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej, chroniąc aparaturę i odbiorniki.
• Konstrukcja 1-biegunowa (1P): Zajmuje jeden moduł na szynie TH35, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Seria Acti 9 IC60L: Sprawdzona platforma aparatury modułowej Schneider Electric, zapewniająca kompatybilność z akcesoriami serii oraz długoletnią niezawodność.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 IC60L spełnia wymagania europejskich norm dla wyłączników nadprądowych, posiada oznaczenie CE. Przeznaczony do instalacji zgodnych z aktualnymi przepisami i standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy Acti 9 IC60L znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz komercyjnych, gdzie wymagana jest ochrona obwodów przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach.
• Zabezpieczenie obwodów oświetlenia o łącznym prądzie do 16 A.
• Ochrona linii zasilających odbiorniki rezystancyjne (np. grzejniki, piece elektryczne).
• Element rozdzielnic głównych i podrozdzielnic w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti 9 IC60L może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN). Przed montażem należy sprawdzić zgodność parametrów sieci i obciążenia z danymi znamionowymi wyłącznika. Przekrój przewodów dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Połączenia zaciskowe dokręcić momentem podanym w dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B, co oznacza, że wyzwala przy prądzie 3–5 razy większym od prądu znamionowego (48–80 A), zapewniając szybką ochronę przed zwarciami o niskim prądzie, typowymi dla obwodów rezystancyjnych.
• Jaka jest nominalna zdolność wyłączania zwarciowego? Zdolność wyłączania zwarciowego wynosi 15 kA, co pozwala bezpiecznie odłączyć obwód nawet przy bardzo dużych prądach zwarciowych, chroniąc instalację i odbiorniki.
• Czy wyłącznik posiada podświetlenie? Wyłącznik nadprądowy Acti 9 IC60L standardowo nie jest wyposażony w podświetlenie. Sygnalizacja zadziałania odbywa się poprzez mechaniczne wskaźniki położenia (ON/OFF/TRIPPED).
