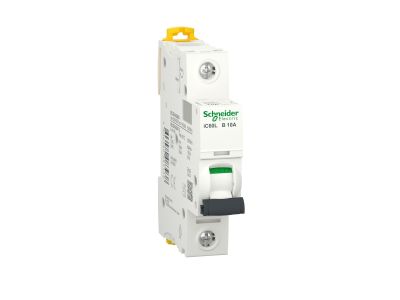

Wyłącznik nadprądowy Acti 9 IC60L 15KA B10 1P | A9F93110 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric, symbol A9F93110, oferuje wyłącznik nadprądowy Acti 9 IC60L w wykonaniu jednobiegunowym (1P) o charakterystyce B i prądzie znamionowym 10 A. Zdolność łączeniowa 15 kA gwarantuje skuteczne wyłączanie prądów zwarciowych w instalacjach niskiego napięcia. Urządzenie przeznaczone jest do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć, stosowane przede wszystkim w budownictwie mieszkaniowym i komercyjnym. Szerokość modułu odpowiada standardowej aparaturze modułowej.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach odbiorczych o umiarkowanym obciążeniu, chroniąc przewody przed przegrzaniem.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy prądach od 3 do 5 In – idealna do ochrony linii zasilających wrażliwe urządzenia elektroniczne oraz oświetlenie.
• Zdolność łączeniowa 15 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych nawet w instalacjach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo.
• 1 biegun (1P): Przeznaczony do zabezpieczania przewodu fazowego w obwodach jednofazowych – oszczędność miejsca w rozdzielnicy.
• Seria Acti 9 IC60L: Sprawdzona konstrukcja Schneider Electric zapewniająca niezawodność i łatwy montaż na szynie TH35.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących wyłączników nadprądowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi regulacjami i wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy stosowany jest do ochrony przewodów i kabli przed skutkami zwarć i przeciążeń w instalacjach niskiego napięcia.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych – charakterystyka B minimalizuje ryzyko zbędnych wyłączeń.
• Ochrona odbiorników wrażliwych, takich jak komputery, sprzęt RTV/AGD.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach TN-S, TN-C-S.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z normami i obciążalnością prądową. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność podłączenia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B oznacza wyzwalanie przy prądach od 3 do 5 razy większych od prądu znamionowego (In). Zapewnia szybkie wyłączenie przy małych przeciążeniach, chroniąc wrażliwe odbiorniki.
• Jaki stopień ochrony IP ma wyłącznik? Standardowo aparatura modułowa do montażu w rozdzielnicy ma stopień ochrony IP20. Urządzenie należy montować w obudowie zapewniającej odpowiednią ochronę przed warunkami zewnętrznymi.
• Czy wyłącznik nadprądowy nadaje się do ochrony silników? Charakterystyka B nie jest zalecana do silników ze względu na prąd rozruchowy – lepsza jest charakterystyka C lub D. Wyłącznik B10 przeznaczony jest głównie do obwodów odbiorczych o charakterze rezystancyjnym lub małej indukcyjności.
